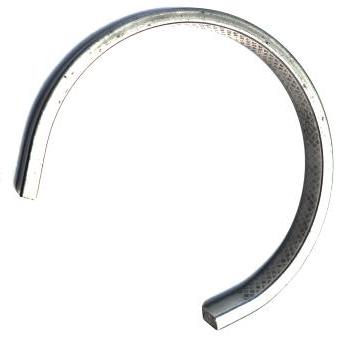

Фиксирующие кольца как одно из комплектующих разъемных подшипниковых опор SNL представляют из себя полукольца из стали. Функциональное назначение - фиксация подшипника в подшипниковой опоре в осевом направлении. Как правило в разъемную опору на лапах монтируется два полукольца: по одному с каждой стороны подшипника. Диаметр колец подбирается равным наружному диаметру подшипника. Ширина колец выбирается в зависимости от ширины подшипника. Если вы испытываете затруднения в подборе данного комплектующего, не стесняйтесь обратиться за консультацией по электронной почте или телефону.
Внимание! В таблице указаны цены для физических лиц! Зарегистрируйтесь как юридическое лицо, чтобы покупать по оптовым ценам.
| Название | Внеш. диаметр D, мм | Ширина B, мм | |||
|---|---|---|---|---|---|
| FRB 9/80 | 80.000 | 9.000 | в наличии 11 шт. | Цена: 25.86 р. | |
| FRB 7.5/72 | 72.000 | 7.500 | в наличии 4 шт. | Цена: 28.73 р. | |
| FRB 7/62 | 62.000 | 7.000 | в наличии 36 шт. | Цена: 31.23 р. | |
| FRB 8.5/72 | 72.000 | 8.500 | в наличии 94 шт. | Цена: 40.30 р. | |
| FRB 8.5/140 | 140.000 | 8.500 | в наличии 20 шт. | Цена: 47.17 р. | |
| FRB 5/52 | 52.000 | 5.000 | в наличии 27 шт. | Цена: 48.83 р. | |
| FRB 4/100 | 100.000 | 4.000 | в наличии 148 шт. | Цена: 50.73 р. | |
| FRB 3.5/72 | 72.000 | 3.500 | в наличии 21 шт. | Цена: 51.22 р. | |
| FRB 8/62 | 62.000 | 8.000 | в наличии 52 шт. | Цена: 52.27 р. | |
| FRB 10.5/80 | 80.000 | 10.500 | в наличии 156 шт. | Цена: 52.70 р. | |
| FRB 10.5/90 | 90.000 | 10.500 | в наличии 52 шт. | Цена: 54.46 р. | |
| FRB 4/110 | 110.000 | 4.000 | в наличии 160 шт. | Цена: 54.63 р. | |
| FRB 6/100 | 100.000 | 6.000 | в наличии 103 шт. | Цена: 54.67 р. | |
| FRB 5.5/85 | 85.000 | 5.500 | в наличии 96 шт. | Цена: 55.33 р. | |
| FRB 4/90 | 90.000 | 4.000 | в наличии 61 шт. | Цена: 55.67 р. | |
| FRB 2/110 | 110.000 | 2.000 | в наличии 50 шт. | Цена: 56.29 р. | |
| FRB 10/100 | 100.000 | 10.000 | в наличии 20 шт. | Цена: 58.63 р. | |
| FRB 8/72 | 72.000 | 8.000 | в наличии 86 шт. | Цена: 58.71 р. | |
| FRB 4/125 | 125.000 | 4.000 | в наличии 4 шт. | Цена: 61.07 р. | |
| FRB 8/110 | 110.000 | 8.000 | в наличии 100 шт. | Цена: 61.81 р. |
Фиксирующие кольца FRB для разъемных опор SNL: точная осевая фиксация подшипника Фиксирующие кольца FRB это стальные полукольца, предназначенные для осевой фиксации подшипника внутри разъемного чугунного корпуса типа SNL. Когда подшипник в узле выполняет роль фиксирующей опоры и должен удерживать вал от осевого смещения в обоих направлениях, одного лишь посадочного места в корпусе недостаточно. Кольца FRB устанавливаются с обеих сторон подшипника и ограничивают его перемещение вдоль оси, обеспечивая стабильное положение вала в механизме. Назначение и принцип работы Посадочные отверстия в корпусах SNL намеренно выполнены достаточно широкими, чтобы один и тот же корпус мог использоваться как для фиксирующих, так и для плавающих опор. В плавающих опорах подшипник свободно смещается в осевом направлении, компенсируя температурное удлинение вала. В фиксирующих опорах такое смещение недопустимо — именно здесь и применяются кольца FRB. Как это работает: • В корпус SNL монтируется два полукольца — по одному с каждой стороны подшипника; • Наружный диаметр кольца соответствует наружному диаметру подшипника; • Ширина кольца подбирается под ширину подшипника и требуемый осевой зазор; • Кольца удерживают наружное кольцо подшипника от смещения, фиксируя вал в заданном положении. Маркировка и подбор: Обозначение кольца FRB содержит два ключевых параметра: ширину и наружный диаметр в миллиметрах. Например, FRB 10/120 означает кольцо шириной 10 мм с наружным диаметром 120 мм. Для подбора кольца необходимо знать: 1. Типоразмер корпуса SNL (например, SNL 512-610); 2. Модель подшипника, устанавливаемого в корпус; 3. Требуемую ширину кольца — она зависит от ширины подшипника и необходимого осевого зазора. В каталогах производителей для каждой комбинации «корпус + подшипник» указан рекомендуемый типоразмер FRB. Например, для SNL 511-609 с подшипником 1309 EKTN9 рекомендуется 2 × FRB 9.5/100; для SNL 510-608 с подшипником 2308 EKTN9 — 2 × FRB 4/90 . Преимущества • Точная осевая фиксация - вал удерживается в заданном положении без люфтов, что критично для приводных механизмов с осевыми нагрузками; • Простота монтажа - кольца устанавливаются в корпус без механической обработки, быстро и без специального инструмента; • Совместимость с корпусами SNL - кольца разработаны специально для разъемных опор и учитывают их геометрию; • Ремонтопригодность - при замене подшипника кольца сохраняются или заменяются без демонтажа корпуса с рамы; • Надежность в тяжелых условиях - материал колец выдерживает промышленные нагрузки и вибрации. Области применения Кольца FRB востребованы в тех же отраслях, где применяются корпуса SNL, — везде, где требуется жесткая осевая фиксация вала: • Конвейерные системы — приводные барабаны и натяжные станции; • Вентиляторы и насосы — опоры валов с осевыми нагрузками; • Редукторы и дробильное оборудование — узлы с комбинированными нагрузками ; • Горнодобывающая и металлургическая промышленность — тяжелые приводы с вибрациями. Важные замечания при подборе 1. Количество — на одну фиксирующую опору требуется два кольца (по одному с каждой стороны подшипника). В некоторых случаях допускается установка одного кольца со стороны стопорной гайки, но это зависит от конкретной схемы узла; 2. Ширина кольца - не должна превышать осевой зазор, необходимый для теплового расширения подшипника. При сомнениях рекомендуется консультация с производителем; 3. Совместимость - кольца FRB от разных производителей могут отличаться по материалу и допускам. Для подбора типоразмера FRB под ваш корпус SNL и подшипник, а также для проверки совместимости с существующим узлом свяжитесь с нашими специалистами. Мы поможем определить необходимое количество колец и предоставим техническую документацию.
