Фланцевые опоры предназначены для использования с шарикоподшипниками и применяются в промышленном оборудовании для надежной фиксации вала с помощью фланцев. Для обеспечения надежного уплотнения конструкции используются войлочные кольца. Подшипник фиксируется в опоре таким образом, чтобы между ним и деталями установки не было контактов. Допуск на установку зависит от типа оборудования. Благодаря наличию дополнительного горизонтального уплотнения, возможно применение подшипниковых узлов в тяжелых условиях.
Для смазки в крышке корпуса предусмотрено отверстие. Распределение смазочных материалов обеспечивает масляное кольцо. Во время работы конструкции оно равномерно смазывает трущиеся детали. Фланцевые опоры могут компенсировать несоосность с валом, благодаря чему увеличивается продолжительность рабочего ресурса узла.
Внимание! В таблице указаны цены для физических лиц! Зарегистрируйтесь как юридическое лицо, чтобы покупать по оптовым ценам.
| Название | Внутр. диаметр d, мм | Внеш. диаметр D, мм | Подшипник | |||
|---|---|---|---|---|---|---|
| Корпус без подшипника F11 205 | 25.000 | 72.500 | в наличии 44 шт. | Цена: 3 155.25 р. | ||
| F11205+11205TN | 25.000 | 72.500 | 11205 | в наличии 44 шт. | Цена: 3 964.37 р. | |
| Корпус без подшипника F11 206 | 30.000 | 86.000 | в наличии 34 шт. | Цена: 4 589.15 р. | ||
| F11206+11206TN | 30.000 | 86.000 | 11206 | в наличии 8 шт. | Цена: 5 389.91 р. | |
| КОРПУС I-120017 | 40.000 | 108.000 | под заказ | |||
| КОРПУС I-120016 | 35.000 | 97.000 | под заказ | |||
| I-120017 + 11208 | 40.000 | 108.000 | 11208 | под заказ | ||
| I-120016 + 11207 | 35.000 | 97.000 | 11207 | под заказ | ||
| I-120021 + 11212 | 60.000 | 142.000 | 11212 | под заказ | ||
| I-120019 + 11210 | 50.000 | 118.000 | 11210 | под заказ | ||
| I-120018 + 11209 | 45.000 | 115.000 | 11209 | под заказ | ||
| I-120013 + 11204 | 20.000 | 67.000 | 11204 | под заказ |

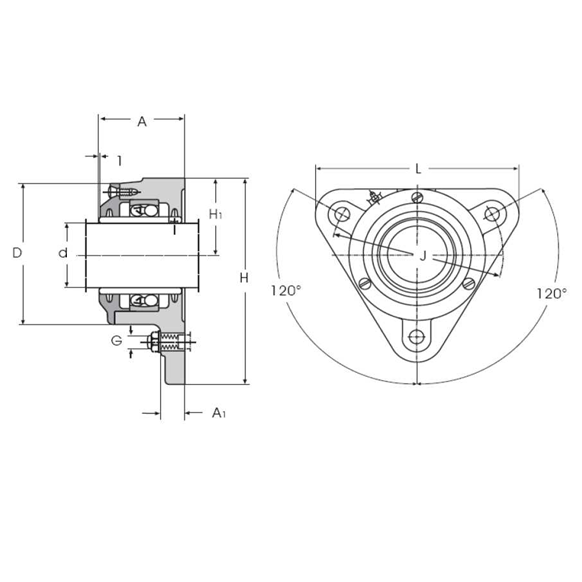

Фланцевые подшипниковые опоры F11 2.., I-1200: треугольный фланец для жесткой фиксации вала. Фланцевые опоры типа F11 2.., I-1200 - это готовые подшипниковые узлы с треугольным фланцем, предназначенные для монтажа на вертикальные стенки, рамы и платформы, где требуется жесткая фиксация вала и ось вращения не параллельна несущей поверхности. В отличие от классических квадратных фланцев (UCFL) или круглых (UCFC), треугольная форма обеспечивает оптимальное распределение нагрузки и компактность при монтаже в стесненных условиях. Опоры поставляются как в сборе с подшипником (например, I-120014 + 11205), так и в виде корпуса без подшипника. Ключевые особенности конструкции: • Треугольный фланец: три точки крепления обеспечивают устойчивость узла при боковых нагрузках и вибрации. Расстояние между центрами крепежных отверстий (J) - один из ключевых параметров при подборе . • Разъемный корпус: крышка и основание соединяются болтами, что упрощает монтаж и обслуживание без демонтажа всего узла. • Встроенный подшипник: в сборе используются радиальные шарикоподшипники подшипники с цилиндрическим отверстием. Для типоразмера I-120014 применяется подшипник 11205. • Материал корпуса: высококачественный серый чугун, устойчивый к вибрационным нагрузкам и коррозии при стандартных условиях эксплуатации. Важно: при заказе уточняйте, требуется ли опора в сборе (с подшипником) или только корпус. В каталогах встречаются позиции «Корпус без подшипника» (например, F11 205). Ошибка приведет к тому, что для монтажа не хватит самого подшипника. Область применения Опоры F11 2.., I-1200 востребованы в узлах, где требуется боковое крепление к раме или стенке: • Конвейерные линии и транспортеры (натяжные и приводные барабаны) • Сельскохозяйственная техника (валы отбора мощности, приводы) • Металлообрабатывающие станки и промышленное оборудование • Насосные агрегаты и вентиляторы с вертикальным расположением вала Распространенные ошибки при подборе: 1. Путаница с квадратными фланцами (UCFL): у опор I-1200 треугольный фланец. Крепежные отверстия расположены иначе, чем у квадратных аналогов. Перед заказом сверьте межцентровое расстояние (J) с посадочным местом на раме. 2. Заказ «только корпус» без подшипника: если в спецификации указан артикул вида «I-120014» без «+ 11205», это может быть корпус без подшипника. Уточняйте комплектность у поставщика.
