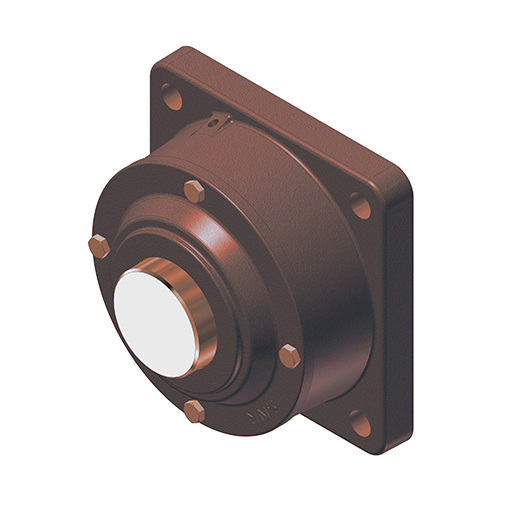

Чугунные Фланцевые опоры 7225 серии FNL — узлы, включающие подшипники, корпуса, фиксирующие кольца и уплотнители. Корпуса производятся в 2 вариантах исполнения: тип А (непроходной); тип В (проходной). Представляют собой деталь, крышка и основание которой соединены болтами. Изделия, обладающие небольшим размером (вплоть до 13), имеют треугольный фланец; крупногабаритные опоры выпускаются с квадратным. Подшипниковые узлы типа FNL могут служить опорой для концевых или сквозных валов. Их использование позволяет надежно зафиксировать вал или ось и избежать рисков защемления подшипников.
под заказ Запрос цены Скачать характеристики в PDF
Состав комплекта
Название | Кол-во в комплекте | Цена за ед. | Наличие |
---|---|---|---|
722515 B (Корпус без подшипника) | 1 шт. | 6 398.54 р. | под заказ |
22215 CAK W33 C3 | 1 шт. | 2 247.44 р. | под заказ |
H 315 | 1 шт. | 1 312.41 р. | под заказ |
FRB 10/130 | 1 шт. | 126.13 р. | под заказ |
Характеристики
Производитель | PTI |
Внутр. диаметр d, мм | 65 |
Внеш. диаметр D, мм | 168 |
Расстояние между центрами крепежных отверстий J, мм | 152 |
Высота оси вала H1, мм. | 95 |
ТИП КОРПУСА | Тип B ( Проходной ) |
Подшипник на закрепительной втулке | 22215 K + H 315 |
Толщина узла T, мм. | 107 |
Длина L, мм. | 190 |
Уплотнение фетровое (войлочное) | 8x6.5 мм |
Фиксирующие кольца | 1 x FRB 10/130 |
Рекомендуемый диаметр крепежного болта/шпильки, мм | 16 |
Масса, кг | 9.5 |
