Наконечники штоков с разрезанным хвостовиком подходят для эксплуатации в условиях высоких нагрузок (статических, ударных, переменных). Хвостовик имеет сжимаемую резьбовую часть, затягиваемую болтами. Контактная пара сталь-сталь. Подшипник несъемный. Конструкция относится к необслуживаемым, не требует дополнительного смазывания во время эксплуатации.
Наконечники с меньшей грузоподъемностью могут изготавливаться с другими контактными парами, например, сталь-бронза, сталь-композитные материалы. Выбор зависит от условий эксплуатации гидросистемы и ее технических характеристик. Наконечники с контактной парой сталь-сталь отличаются не только большей грузоподъемностью, они надежны, имеют продолжительный срок службы, в том числе в сложных условиях. Нельзя использовать такие наконечники в условиях с высоким загрязнением окружающей среды.
| Название | Внутр. диаметр d, мм | Внеш. диаметр D, мм | Высота оси вала H1, мм. | |||
|---|---|---|---|---|---|---|
| GAS160 | 160.000 | 105.000 | 460.000 | под заказ | ||
| GAS140 | 140.000 | 90.000 | 420.000 | под заказ | ||
| GAS120 | 120.000 | 85.000 | 360.000 | под заказ | ||
| GAS110 | 110.000 | 70.000 | 300.000 | под заказ | ||
| GAS100 | 100.000 | 70.000 | 275.000 | под заказ | ||
| GAS90 | 90.000 | 60.000 | 250.000 | под заказ | ||
| GAS80 | 80.000 | 55.000 | 210.000 | под заказ | ||
| GAS70 | 70.000 | 49.000 | 195.000 | под заказ | ||
| GAS60 | 60.000 | 44.000 | 170.000 | под заказ | ||
| GAS50 | 50.000 | 35.000 | 135.000 | под заказ | ||
| GAS40 | 40.000 | 28.000 | 105.000 | под заказ | ||
| GAS35 | 35.000 | 25.000 | 90.000 | под заказ | ||
| GAS30 | 30.000 | 22.000 | 75.000 | под заказ | ||
| GAS25 | 25.000 | 20.000 | 65.000 | под заказ | ||
| SIA160ES | 160.000 | 105.000 | 460.000 | под заказ | ||
| SIA140ES | 140.000 | 90.000 | 420.000 | под заказ | ||
| SIA120ES | 120.000 | 85.000 | 360.000 | под заказ | ||
| SIA110ES | 110.000 | 70.000 | 300.000 | под заказ | ||
| SIA100ES | 100.000 | 70.000 | 275.000 | под заказ | ||
| SIA90ES | 90.000 | 60.000 | 250.000 | под заказ |

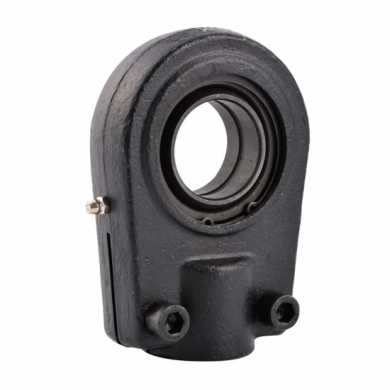

Проушина с разрезным хвостовиком — специализированное решение для соединения штоков гидроцилиндров. Проушина с разрезным хвостовиком представляет собой специальный шарнирный соединительный элемент, сочетающий в себе корпус проушины и разрезной (сжимаемый) хвостовик. В отличие от обычных проушин под сварку или с резьбой, разрезная конструкция хвостовика позволяет осуществлять регулируемую фиксацию при установке на шток или неподвижную ось — за счет сжатия разрезной части резьбовым крепежом обеспечивается зажимное соединение, что особенно подходит для сценариев, требующих точной регулировки положения или частой разборки-сборки. Ключевые особенности конструкции: Разрезной зажимной хвостовик: на конце хвостовика выполнена разрезная канавка, при затягивании крепежа происходит упругая деформация сжатия, обеспечивающая плотное обжатие вала или штока. Преимущество такой конструкции — возможность регулировки без снятия, удобство точной настройки длины или угла в осевом направлении. Встроенный шарнирный подшипник: в корпусе проушины обычно устанавливается сферический подшипник скольжения (например, серии GE…ES (DO), GEEW..ES, GEH..ES SKF), обеспечивающий угловую компенсацию и снижение перекосов, типичная допустимая погрешность угла составляет около 9° (зависит от конкретной модели). Решение для специального монтажа: данная конструкция в каталогах некоторых производителей (например, SKF) относится к категории «специальных головок штоков», основное применение — установка на конец поршневого штока гидроцилиндра или основание цилиндра, когда стандартная резьба или сварка не подходят. Типичные области применения: Гидравлические системы, требующие точной регулировки длины штока или угла Соединения цилиндров, подверженные вибрации и требующие быстрой разборки-сборки Специальное оборудование, нестандартные соединительные узлы (когда стандартная резьба или сварка не подходят) Информация для подбора Поскольку конструкция с разрезным хвостовиком не является унифицированным стандартом, при выборе необходимо уточнить: 1. Внутренний диаметр проушины (d) и ширину подшипника (B) — для выбора шарнирного подшипника; 2. Диаметр хвостовика и диапазон зажима — соответствие диаметру штока; 3. Требуемый угол перекоса и грузоподъемность; 4. При наличии конкретной модели штока или гидроцилиндра рекомендуется предоставить Нам чертеж или размеры сопрягаемых деталей для изготовления на заказ.
