Наконечники штоков со сварным хвостиком используются в специфических условиях эксплуатации. Их особенность — возможность приваривания к хвостику другого элемента гидросистемы. В зависимости от параметров штока и гидроцилиндра, хвостик может иметь сечение. Компания «ПромБеринг» предлагает наконечники с прямоугольным хвостовиком.
Проушина гильзы под приварку представляет собой крепежный элемент, который приваривается непосредственно к корпусу или гильзе гидроцилиндра. Проушины под приварку нужны для надежной фиксации гидроцилиндра в промышленном оборудовании, в сельскохозяйственной технике, тракторов, фронтальных погрузчиков и т.д. Стандартные проушины под приварку комплектуются шарнирными подшипниками (подшипник скольжения) GE, GEEW, GEG. За счет сферической поверхности внутреннего яблока подшипника компенсируются перекосы вала.Пара скольжения в таких изделиях — сталь-сталь, поэтому наконечники являются обслуживаемыми. Подшипник, фиксирующийся в проушине головки, съемный. Мы предлагаем наконечники различных типоразмеров. Они отличаются внутренним и внешним диаметром головки, предназначены с использованием подшипников разных видов. В нашем каталоге можно подобрать деталь, соответствующую техническим особенностям гидросистемы.

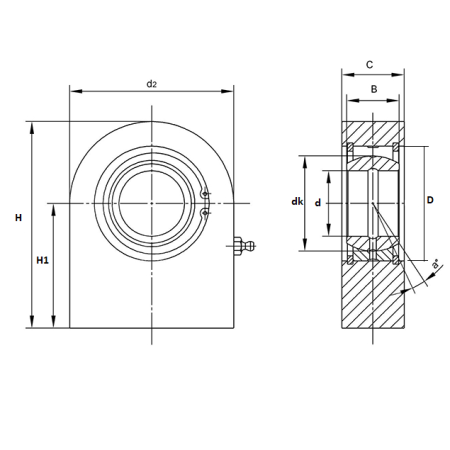

| Название | Внутр. диаметр d, мм | Внеш. диаметр D, мм | Ширина B, мм | |||
|---|---|---|---|---|---|---|
| SFEW 50 ES | 50.000 | 75.000 | 50.000 | под заказ | ||
| SFEW 40 ES | 40.000 | 62.000 | 40.000 | под заказ | ||
| SFEW 25 ES | 25.000 | 42.000 | 25.000 | под заказ | ||
| TPN320 | 20.000 | 35.000 | 16.000 | под заказ | ||
| SF120ES | 120.000 | 180.000 | 85.000 | под заказ | ||
| SF110ES | 110.000 | 160.000 | 70.000 | под заказ | ||
| SF100ES | 100.000 | 150.000 | 70.000 | под заказ | ||
| SF90ES | 90.000 | 130.000 | 60.000 | под заказ | ||
| SF80ES | 80.000 | 120.000 | 55.000 | под заказ | ||
| SF70ES | 70.000 | 105.000 | 49.000 | под заказ | ||
| SF60ES | 60.000 | 90.000 | 44.000 | под заказ | ||
| SF50ES | 50.000 | 75.000 | 35.000 | под заказ | ||
| SF45ES | 45.000 | 68.000 | 32.000 | под заказ | ||
| SF40ES | 40.000 | 62.000 | 28.000 | под заказ | ||
| SF35ES | 35.000 | 55.000 | 25.000 | под заказ | ||
| SF30ES | 30.000 | 47.000 | 22.000 | под заказ | ||
| SF25ES | 25.000 | 42.000 | 20.000 | под заказ | ||
| SF20ES | 20.000 | 35.000 | 16.000 | под заказ | ||
| SCF120ES | 120.000 | 180.000 | 85.000 | под заказ | ||
| SCF110ES | 110.000 | 160.000 | 70.000 | под заказ |

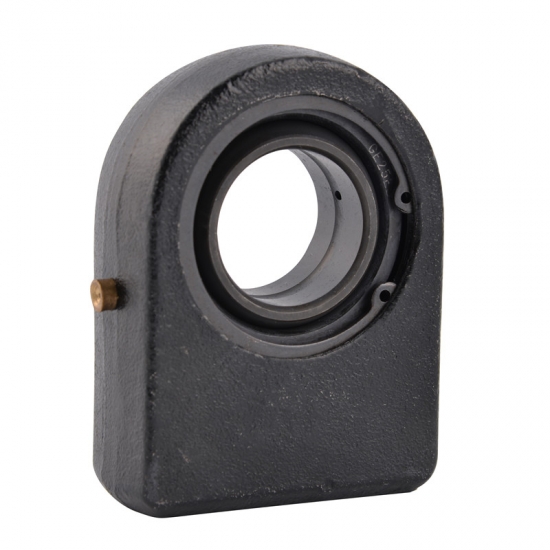

Проушина под приварку типа SF представляет собой сварной корпус из стали с прямоугольной площадкой под сварку, внутрь которого запрессован радиальный сферический подшипник скольжения. Такая конструкция предназначена для крепления задней крышки гидро- или пневмоцилиндра, обеспечивая подвижное соединение и компенсацию несоосности в процессе работы . Фиксация подшипника в корпусе осуществляется с помощью стопорных колец . Смазка: Для подачи смазки к подшипнику скольжения предусмотрена пресс-масленка . Внутреннее и наружное кольца подшипника имеют кольцевую канавку и отверстия для распределения смазки . Материал: Корпус проушины изготовлен из свариваемой стали. Подшипник скольжения имеет контактную пару «сталь по стали» . Самовыравнивание: Сферическая поверхность подшипника допускает угловое смещение (перекос) до 9°, что компенсирует неточности монтажа и динамические нагрузки . Область применения Проушины данного типа востребованы в гидравлических и пневматических системах, где требуется надежное шарнирное крепление: в строительной технике, подъемно-транспортном оборудовании, станкостроении и других отраслях, эксплуатирующих цилиндры в условиях статических и динамических нагрузок .
