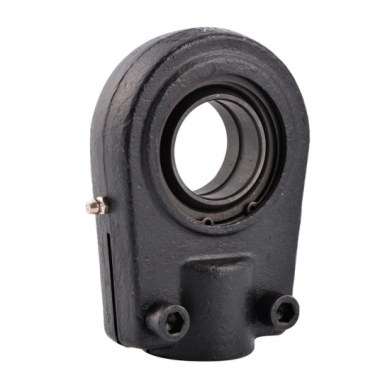

Наконечники штоков с разрезанным хвостовиком подходят для эксплуатации в условиях высоких нагрузок (статических, ударных, переменных). Хвостовик имеет сжимаемую резьбовую часть, затягиваемую болтами. Контактная пара сталь-сталь. Подшипник несъемный. Конструкция относится к необслуживаемым, не требует дополнительного смазывания во время эксплуатации.
Наконечники с меньшей грузоподъемностью могут изготавливаться с другими контактными парами, например, сталь-бронза, сталь-композитные материалы. Выбор зависит от условий эксплуатации гидросистемы и ее технических характеристик. Наконечники с контактной парой сталь-сталь отличаются не только большей грузоподъемностью, они надежны, имеют продолжительный срок службы, в том числе в сложных условиях. Нельзя использовать такие наконечники в условиях с высоким загрязнением окружающей среды.

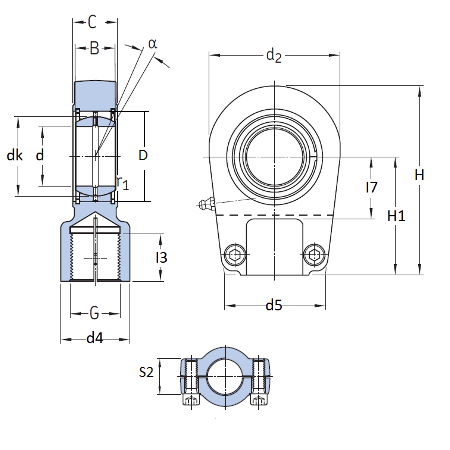

Характеристики
Внутр. диаметр d, мм | 40 |
Внеш. диаметр D, мм | 62 |
Высота оси вала H1, мм. | 85 |
Ширина B, мм | 28 |
Обслуживаемые-необслуживаемые | обслуживаемые |
Общая высота H, мм | 135 |
Ширина наружного кольца С, мм | 35 |
Номинальная динамическая грузоподъемность, кН | 100 |
Номинальная статическая грузоподъемность, кН | 250 |
Исполнение | Съемный подшипник |
Пара скольжения | СТАЛЬ / СТАЛЬ |
Угол наклона a, градусы | 7 |
Резьба G | M35x1.5 |
Винт затяжки, NV | M10x35 |
Момент затяжки Tv, Nm | 49 |
Значение d2,мм | 94 |
Значение I3, мм | 36 |
Значение S2, мм | 33 |
Значение dk, мм | 53 |
Значение I7, мм | 45 |
Значение d4, мм | 49 |
Значение d5, мм | 76 |
Масса, кг | 2.15 |
