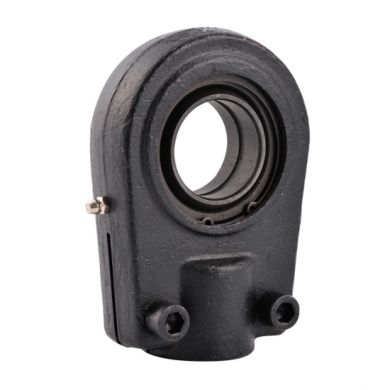

Наконечники штоков с разрезанным хвостовиком подходят для эксплуатации в условиях высоких нагрузок (статических, ударных, переменных). Хвостовик имеет сжимаемую резьбовую часть, затягиваемую болтами. Контактная пара сталь-сталь. Подшипник несъемный. Конструкция относится к необслуживаемым, не требует дополнительного смазывания во время эксплуатации.
Наконечники с меньшей грузоподъемностью могут изготавливаться с другими контактными парами, например, сталь-бронза, сталь-композитные материалы. Выбор зависит от условий эксплуатации гидросистемы и ее технических характеристик. Наконечники с контактной парой сталь-сталь отличаются не только большей грузоподъемностью, они надежны, имеют продолжительный срок службы, в том числе в сложных условиях. Нельзя использовать такие наконечники в условиях с высоким загрязнением окружающей среды.

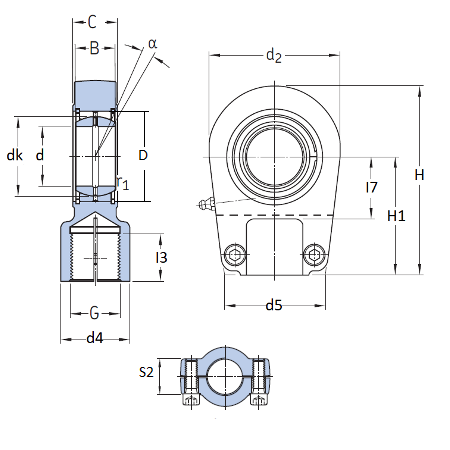

Характеристики
Внутр. диаметр d, мм | 110 |
Внеш. диаметр D, мм | 150 |
Высота оси вала H1, мм. | 265 |
Ширина B, мм | 70 |
Обслуживаемые-необслуживаемые | обслуживаемые |
Общая высота H, мм | 407 |
Ширина наружного кольца С, мм | 80 |
Номинальная динамическая грузоподъемность, кН | 655 |
Номинальная статическая грузоподъемность, кН | 1700 |
Исполнение | Съемный подшипник |
Пара скольжения | СТАЛЬ / СТАЛЬ |
Угол наклона a, градусы | 6 |
Резьба G | M120x3 |
Винт затяжки, NV | M24x80 |
Момент затяжки Tv, Nm | 710 |
Значение d2,мм | 266 |
Значение I3, мм | 125 |
Значение S2, мм | 74 |
Значение dk, мм | 130 |
Значение I7, мм | 115 |
Значение d4, мм | 152 |
Значение d5, мм | 220 |
Масса, кг | 41 |
