Наконечники штоков с разрезанным хвостовиком подходят для эксплуатации в условиях высоких нагрузок (статических, ударных, переменных). Хвостовик имеет сжимаемую резьбовую часть, затягиваемую болтами. Контактная пара сталь-сталь. Подшипник несъемный. Конструкция относится к необслуживаемым, не требует дополнительного смазывания во время эксплуатации.
Наконечники с меньшей грузоподъемностью могут изготавливаться с другими контактными парами, например, сталь-бронза, сталь-композитные материалы. Выбор зависит от условий эксплуатации гидросистемы и ее технических характеристик. Наконечники с контактной парой сталь-сталь отличаются не только большей грузоподъемностью, они надежны, имеют продолжительный срок службы, в том числе в сложных условиях. Нельзя использовать такие наконечники в условиях с высоким загрязнением окружающей среды.
под заказ Запрос цены Скачать характеристики в PDF

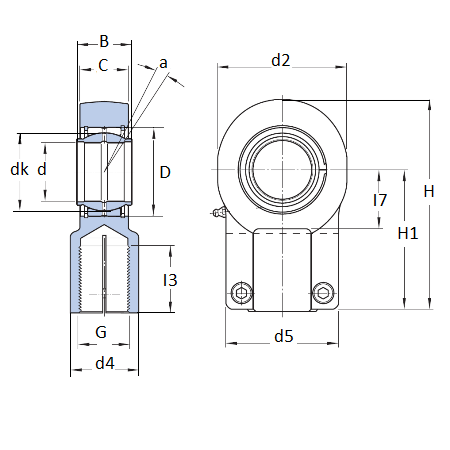

Характеристики
| Внутр. диаметр d, мм | 20 |
| Внеш. диаметр D, мм | 35 |
| Высота оси вала H1, мм. | 52 |
| Ширина B, мм | 20 |
| Обслуживаемые-необслуживаемые | обслуживаемые |
| Общая высота H, мм | 77 |
| Ширина наружного кольца С, мм | 17 |
| Номинальная динамическая грузоподъемность, кН | 30 |
| Номинальная статическая грузоподъемность, кН | 48 |
| Исполнение | Съемный подшипник |
| Пара скольжения | СТАЛЬ / СТАЛЬ |
| Угол наклона a, градусы | 4 |
| Резьба G | M16x1.5 |
| Момент затяжки Tv, Nm | M8x20 |
| Значение d2,мм | 47 |
| Значение I3, мм | 23 |
| Значение S2, мм | 19 |
| Значение dk, мм | 29 |
| Значение I7, мм | 22 |
| Значение d4, мм | 25 |
| Значение d5, мм | 47 |
| Винт ослабления | 25 |
| Масса, кг | 0.35 |
