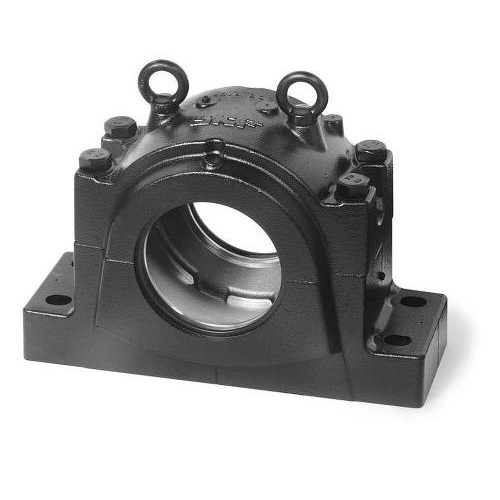

Разъемные опоры SD — узлы, включающие чугунный корпус, подшипник, лабиринтное уплотнение и фиксирующие кольца. Рассчитаны для работы с подшипниками под валы с диаметром от 135 до 350 мм. В зависимости от размеров, корпусы могут быть оборудованы 2 или 4 точками крепления. Разборная конструкция обеспечивает упрощенный монтаж подшипникового узла и облегчает работы по обслуживанию его движущихся частей. Корпуса серии SD возможно комбинировать с разными типами подшипников, колец фиксации и уплотняющих элементов, за счет чего получить опору с требуемыми техпараметрами для эксплуатации в требуемых условиях.
под заказ Запрос цены Скачать характеристики в PDF

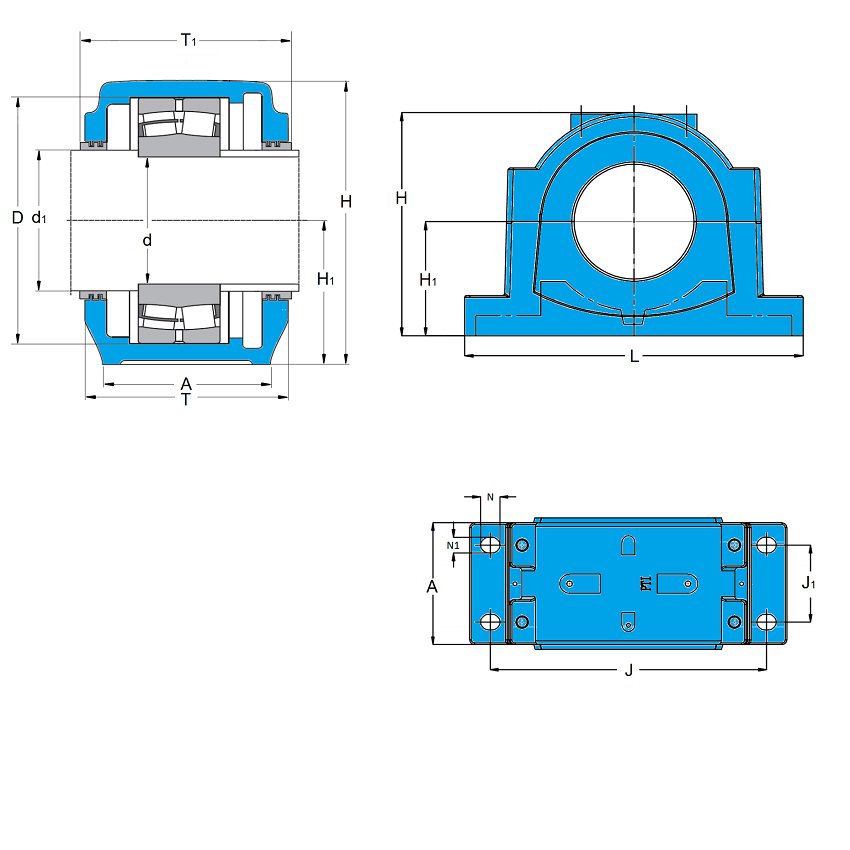

Характеристики
| Производитель | PTI |
| Внутр. диаметр d, мм | 320 |
| Внеш. диаметр D, мм | 480 |
| Расстояние между центрами крепежных отверстий J, мм | 710 |
| Высота оси вала H1, мм. | 300 |
| Расстояние между центрами крепежных отверстий J1, мм. | 190 |
| Подшипник с цилиндрической посадкой | 23064 |
| Диаметр заплечника вала d1, мм. | 340 |
| Общая высота H, мм | 591 |
| Толщина узла T, мм. | 350 |
| Толщина узла с лабиринтным уплотнением Т1, мм. | 360 |
| Ширина подошвы узла А, мм. | 310 |
| Длина L, мм. | 830 |
| Уплотнение лабиринтное | TS 72 |
| Фиксирующие кольца | 6 x FR 480-10 |
| Крышка | ETS72 |
| Рекомендуемый диаметр крепежного болта/шпильки, мм | 36 |
| Крепежное отверстие,N (шир.x высота) | 50 х 42 |
| Масса, кг | 301 |
