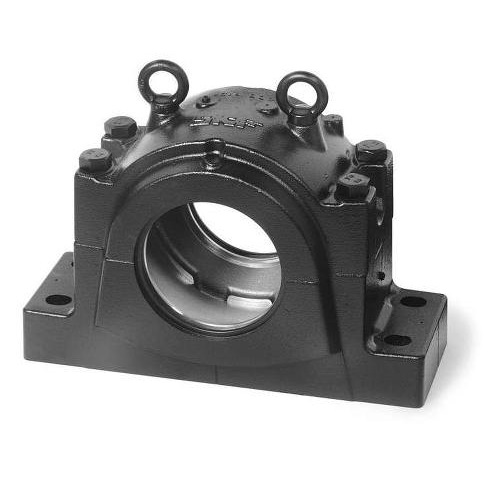

Разъемные опоры SD — узлы, включающие чугунный корпус, подшипник, лабиринтное уплотнение и фиксирующие кольца. Рассчитаны для работы с подшипниками под валы с диаметром от 135 до 350 мм. В зависимости от размеров, корпусы могут быть оборудованы 2 или 4 точками крепления. Разборная конструкция обеспечивает упрощенный монтаж подшипникового узла и облегчает работы по обслуживанию его движущихся частей. Корпуса серии SD возможно комбинировать с разными типами подшипников, колец фиксации и уплотняющих элементов, за счет чего получить опору с требуемыми техпараметрами для эксплуатации в требуемых условиях.
под заказ Запрос цены Скачать характеристики в PDF
Характеристики
Производитель | IBU-IBB |
Расстояние между центрами крепежных отверстий J, мм | 600 |
Высота оси вала H1, мм. | 240 |
Расстояние между центрами крепежных отверстий J1, мм. | 150 |
Диаметр заплечника вала d1, мм. | 280 |
Общая высота H, мм | 474 |
Толщина узла T, мм. | 310 |
Толщина узла с лабиринтным уплотнением Т1, мм. | 315 |
Ширина подошвы узла А, мм. | 260 |
Длина L, мм. | 700 |
Уплотнение лабиринтное | TS 60 |
Фиксирующие кольца | 2 x FR 400-22 |
Крышка | ETS60 |
Рекомендуемый диаметр крепежного болта/шпильки, мм | 30 |
Крепежное отверстие,N (шир.x высота) | 42 х 35 |
Масса, кг | 187 |
