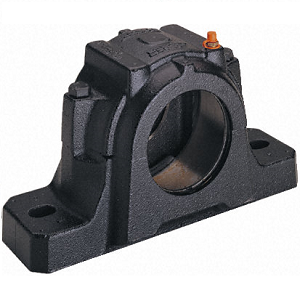

Разъемные опоры SNL и SE — детали с модульной конструкцией, включающей крышку и основание. Корпус изготовлен из чугуна. В нем имеются 2 отверстия, предназначенные для крепежных элементов. В корпус можно монтировать различные самоустанавливающиеся двухрядные шарико- или роликоподшипники. Благодаря этому для одной опоры возможно подобрать подшипник оптимального типа с требуемыми техническими характеристиками. Использование таких узлов исключает риски перекосов подшипника и быстрое изнашивание деталей приводов при работе на больших оборотах. Корпуса SNL и SE, благодаря упрощенной конструкции, облегчают монтаж, центровку и обслуживание подшипникового узла.
под заказ Запрос цены Скачать характеристики в PDF
Состав комплекта
| Название | Кол-во в комплекте | Цена за ед. | Наличие |
|---|---|---|---|
| SNL 516-613 | 1 шт. | 5 681.83 р. | под заказ |
| 22216 EAE4 | 1 шт. | 7 347.44 р. | под заказ |
| FS 170 | 2 шт. | 115.79 р. | под заказ |
| FRB 12.5/140 | 2 шт. | 414.79 р. | под заказ |
| ASNH 516-613 | 1 шт. | 501.28 р. | в наличии 1 шт. |
Характеристики
| Внутр. диаметр d, мм | 80 |
| Внеш. диаметр D, мм | 140 |
| Расстояние между центрами крепежных отверстий J, мм | 260 |
| Высота оси вала H1, мм. | 95 |
| Подшипник с цилиндрической посадкой | 22216 (3516, 53516 ГОСТ) |
| Диаметр заплечника вала d1, мм. | 90 |
| Общая высота H, мм | 177 |
| Толщина узла T, мм. | 120 |
| Ширина подошвы узла А, мм. | 90 |
| Длина L, мм. | 315 |
| Уплотнение фетровое (войлочное) | 4 ШТ FS 170 |
| Фиксирующие кольца | FRB 12.5/140 |
| Крышка | ASNH 516-613 |
| Рекомендуемый диаметр крепежного болта/шпильки, мм | 20 |
| Крепежное отверстие,N мм (длина х ширина) | 28x22 |
| Масса, кг | 9 |
