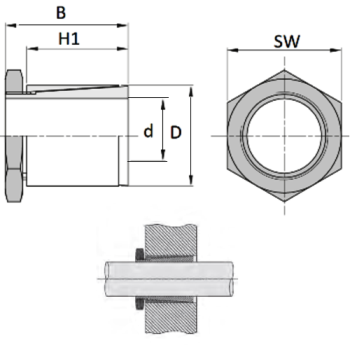

| Название | Внутр. диаметр d, мм | Внеш. диаметр D, мм | Ширина B, мм | |||
|---|---|---|---|---|---|---|
| BK10 20x28 | 20.000 | 28.000 | 28.000 | под заказ | | |
| BK10 19x25 | 19.000 | 25.000 | 28.000 | под заказ | | |
| BK10 17x23 | 17.000 | 23.000 | 28.000 | под заказ | | |
| BK10 16x23 | 16.000 | 23.000 | 28.000 | под заказ | | |
| BK10 15.88x23 | 15.880 | 23.000 | 28.000 | под заказ | | |
| BK10 15x20 | 15.000 | 20.000 | 28.000 | под заказ | | |
| BK10 14x20 | 14.000 | 20.000 | 28.000 | под заказ | | |
| BK10 12x17 | 12.000 | 17.000 | 22.000 | под заказ | | |
| BK10 11x17 | 11.000 | 17.000 | 22.000 | под заказ | | |
| BK10 10x17 | 10.000 | 17.000 | 22.000 | под заказ | | |
| BK10 9.53x14 | 9.530 | 14.000 | 22.000 | под заказ | | |
| BK10 9x14 | 9.000 | 14.000 | 22.000 | под заказ | | |
| BK10 8x14 | 8.000 | 14.000 | 22.000 | под заказ | | |
| BK10 7x12 | 7.000 | 12.000 | 15.000 | под заказ | | |
| BK10 6.35x10 | 6.350 | 10.000 | 15.000 | под заказ | | |
| BK10 6x10 | 6.000 | 10.000 | 15.000 | под заказ | | |
| BK10 5x10 | 5.000 | 10.000 | 15.000 | под заказ | | |
| BK10 4x8 | 4.000 | 8.000 | 15.000 | под заказ | | |
| KLQX020 | 20.000 | 28.000 | 28.000 | под заказ | | |
| KLQX019 | 19.000 | 25.000 | 28.000 | под заказ | |

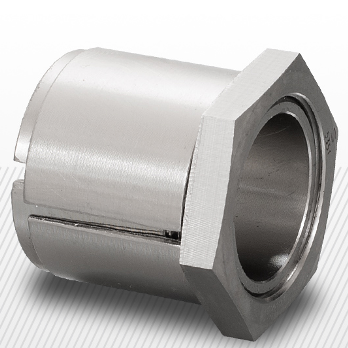

Зажимные втулки — бесшпоночные стяжные муфты, отличающиеся простой конструкцией. С их помощью можно легко монтировать и демонтировать различные узлы и механизмы: редуктора, электродвигатели, шкивы и т. д. При этом установка с помощью зажимной муфты позволяет передавать высокий крутящий момент.
В конструкцию зажимной втулки входят усеченные разрезные конусы. Во время затяжки винтов, они смещаются. Это увеличивает внешний и уменьшает внутренний диаметр, и таким образом деталь надежно фиксируется на валу.
Виды
Мы предлагаем следующие типы цанговых втулок:
- KLAA, KLAB. Самоцентрирующиеся втулки. Отличаются простотой монтажа, удобны в обслуживании. Крутящий момент средний-высокий. Есть функция автоблокировки.
- KLBB, KLDA, KLDB. Самоцентрирующиеся, простые в монтаже и техническом обслуживании. Отличаются высоким крутящим моментом. Для обеспечения дополнительной безопасности предусмотрена функция автоблокировки.
- KLCC, KLRR. Самоцентрирующаяся втулка цангового типа с простым монтажом и обслуживанием. Имеет минимальные радиальные размеры. Крутящий момент средний-высокий, автоблокировка для дополнительной безопасности.
- KLEE. Самоцентрирующиеся втулки с высоким крутящим моментом и функцией автоблокировки.
- KLGG. Несамоцентрирующиеся, очень просты в обслуживании, монтаже, демонтаже. Обеспечивают высокий крутящий момент, для безопасности работы есть функция автоблокировки.
- KLHH. Несамоцентрирующиеся втулки. Обслуживание и монтаж простые. Безопасны в эксплуатации благодаря функции автоблокировки. Крутящий момент средний-низкий.
- KLMM, KLPP. Несамоцентрирующиеся. Крутящий момент средний-высокий, функции автоблокировки не предусмотрено. Просты в обслуживании и монтаже.
Зажимы цангового типа KL позволяют отказаться от использования шпоночных решений в сцеплении валов с ведомыми элементами.
