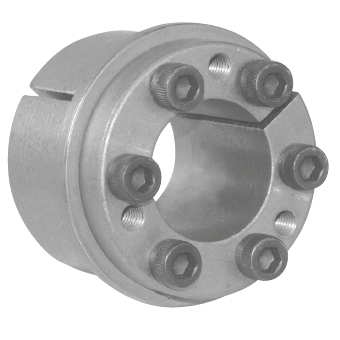

Быстрозажимные втулки типа KLDB предназначены для плотной установки на вал электродвигателя сопряженных деталей. В отличие от шпоночных методов, позволяют добиться безлюфтового соединения. Это связано с тем, что при использовании втулки не образуется зазоров, так как здесь нет шлиц. Втулки подходят для использования в электродвигателях с высоким крутящим моментом.
Конструкция изготовлена из углеродистой стали. Основной элемент — разрезанные конусы, которые сближаются по мере стягивания крепежных элементов. В это время образуется радиальная деформация, внутреннее кольцо уменьшается в диаметре, создается плотное соединение. Функция самоцентрирования позволяет облегчить монтаж. Втулки просты в применении, упрощают техническое обслуживание всего агрегата.

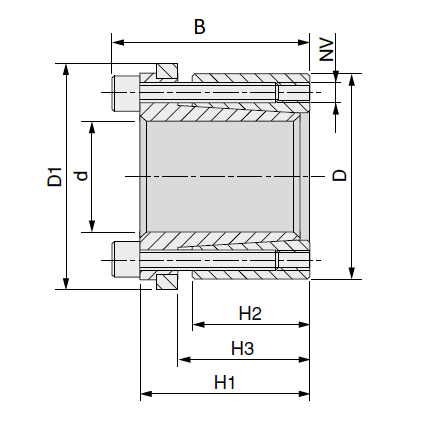

| Название | Внутр. диаметр d, мм | Внеш. диаметр D, мм | Ширина B, мм | |||
|---|---|---|---|---|---|---|
| KLDB 055 | 55.000 | 85.000 | 55.000 | под заказ | | |
| KLDB 040 | 40.000 | 65.000 | 45.000 | под заказ | | |
| KLDB 035 | 35.000 | 60.000 | 45.000 | под заказ | | |
| KLDB 030 | 30.000 | 55.000 | 45.000 | под заказ | | |
| KLDB 025 | 25.000 | 50.000 | 45.000 | под заказ | | |
| KLDB 020 | 20.000 | 47.000 | 45.000 | под заказ | | |
| RCK71 70x110 | 70.000 | 110.000 | 67.000 | под заказ | | |
| BK71 180x235 | 180.000 | 235.000 | 98.000 | под заказ | | |
| BK71 170x225 | 170.000 | 225.000 | 98.000 | под заказ | | |
| BK71 160x210 | 160.000 | 210.000 | 98.000 | под заказ | | |
| BK71 150x200 | 150.000 | 200.000 | 98.000 | под заказ | | |
| BK71 140x190 | 140.000 | 190.000 | 98.000 | под заказ | | |
| BK71 130x180 | 130.000 | 180.000 | 89.000 | под заказ | | |
| BK71 120x165 | 120.000 | 165.000 | 89.000 | под заказ | | |
| BK71 110x155 | 110.000 | 155.000 | 89.000 | под заказ | | |
| BK71 100x145 | 100.000 | 145.000 | 89.000 | под заказ | | |
| BK71 95x135 | 95.000 | 135.000 | 72.000 | под заказ | | |
| BK71 90x130 | 90.000 | 130.000 | 72.000 | под заказ | | |
| BK71 85x125 | 85.000 | 125.000 | 72.000 | под заказ | | |
| BK71 80x120 | 80.000 | 120.000 | 72.000 | под заказ | |
