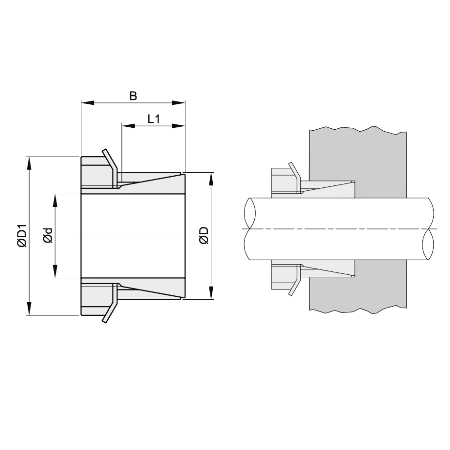

| Название | Внутр. диаметр d, мм | Внеш. диаметр D, мм | Ширина B, мм | |||
|---|---|---|---|---|---|---|
| BK26 60x70 | 60.000 | 70.000 | 50.000 | под заказ | | |
| BK26 55x65 | 55.000 | 65.000 | 48.000 | под заказ | | |
| BK26 50x60 | 50.000 | 60.000 | 47.000 | под заказ | | |
| BK26 45x55 | 45.000 | 55.000 | 47.000 | под заказ | | |
| BK26 40x50 | 40.000 | 50.000 | 46.000 | под заказ | | |
| BK26 35x45 | 35.000 | 45.000 | 45.000 | под заказ | | |
| BK26 30x40 | 30.000 | 40.000 | 44.000 | под заказ | | |
| BK26 28x40 | 28.000 | 40.000 | 44.000 | под заказ | | |
| BK26 25x35 | 25.000 | 35.000 | 38.000 | под заказ | | |
| BK26 24x35 | 24.000 | 35.000 | 38.000 | под заказ | | |
| BK26 20x30 | 20.000 | 30.000 | 33.000 | под заказ | | |
| BK26 19x30 | 19.000 | 30.000 | 33.000 | под заказ | | |
| BK26 18x30 | 18.000 | 30.000 | 33.000 | под заказ | | |
| BK26 15x25 | 15.000 | 25.000 | 31.000 | под заказ | | |
| BK26 14x25 | 14.000 | 25.000 | 31.000 | под заказ | |

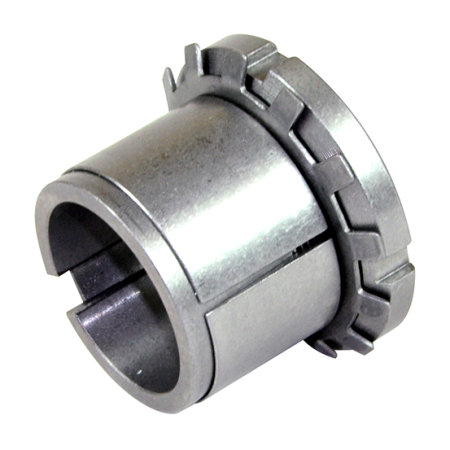

Зажимные втулки — бесшпоночные стяжные муфты, отличающиеся простой конструкцией. С их помощью можно легко монтировать и демонтировать различные узлы и механизмы: редуктора, электродвигатели, шкивы и т. д. При этом установка с помощью зажимной муфты позволяет передавать высокий крутящий момент.
В конструкцию зажимной втулки входят усеченные разрезные конусы. Во время затяжки винтов, они смещаются. Это увеличивает внешний и уменьшает внутренний диаметр, и таким образом деталь надежно фиксируется на валу.
Виды
Мы предлагаем следующие типы цанговых втулок:
- KLAA, KLAB. Самоцентрирующиеся втулки. Отличаются простотой монтажа, удобны в обслуживании. Крутящий момент средний-высокий. Есть функция автоблокировки.
- KLBB, KLDA, KLDB. Самоцентрирующиеся, простые в монтаже и техническом обслуживании. Отличаются высоким крутящим моментом. Для обеспечения дополнительной безопасности предусмотрена функция автоблокировки.
- KLCC, KLRR. Самоцентрирующаяся втулка цангового типа с простым монтажом и обслуживанием. Имеет минимальные радиальные размеры. Крутящий момент средний-высокий, автоблокировка для дополнительной безопасности.
- KLEE. Самоцентрирующиеся втулки с высоким крутящим моментом и функцией автоблокировки.
- KLGG. Несамоцентрирующиеся, очень просты в обслуживании, монтаже, демонтаже. Обеспечивают высокий крутящий момент, для безопасности работы есть функция автоблокировки.
- KLHH. Несамоцентрирующиеся втулки. Обслуживание и монтаж простые. Безопасны в эксплуатации благодаря функции автоблокировки. Крутящий момент средний-низкий.
- KLMM, KLPP. Несамоцентрирующиеся. Крутящий момент средний-высокий, функции автоблокировки не предусмотрено. Просты в обслуживании и монтаже.
Зажимы цангового типа KL позволяют отказаться от использования шпоночных решений в сцеплении валов с ведомыми элементами.
