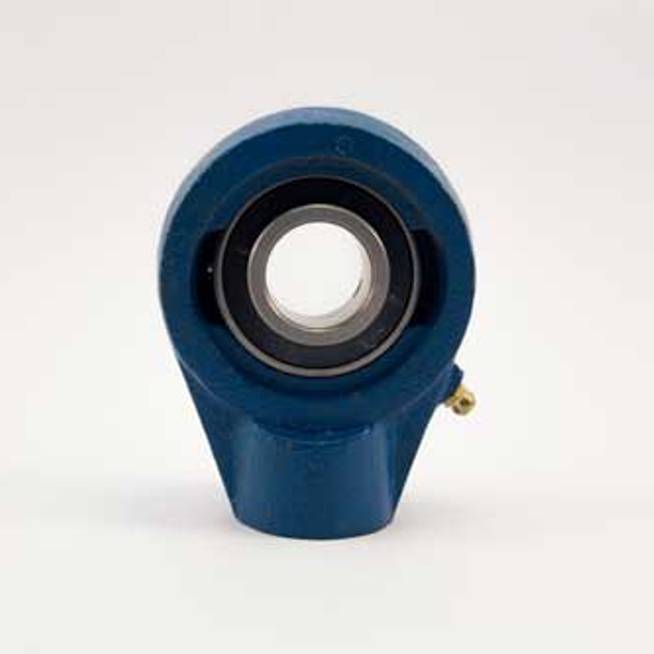

Натяжные корпусные подшипниковые узлы данного типа имеют П-образные канавки с обоих торцов корпуса, предназначенные для свободного перемещения узла вдоль направляющих. Для конструкций с применением данного узла нет ограничений, даже если вал вращается во время перемещения узла в пространстве, т.к. подшипник который монтируются в натяжном узле имеет наружное сферическое кольцо и благодаря этому обладает свойством самоцентрирования. Корпусной подшипниковый узел натяжного типа может применяться там, где требуется регулировать расстояние между валом и местом крепления подшипникового узла (например на валах барабанов натяжения конвейерной ленты, узлах натяжения приводных ремней и зубчатых передачах)
под заказ Запрос цены Скачать характеристики в PDF
Характеристики
| Производитель | IBU-IBB |
| Внутр. диаметр d, мм | 17 |
| Внеш. диаметр D, мм | 64 |
| Высота оси вала H1, мм. | 64 |
| Подшипник | UC 203 |
| Ширина B, мм | 31 |
| Общая высота H, мм | 96 |
| Глубина крепежного отверстия F, мм ≈ | 19 |
| Ширина подошвы узла А, мм. | 40 |
| Тип корпуса | тип HA ( ECH ) |
| Тип подшипника в корпусе | UC / YAR / GYE / LE |
| Номинальная динамическая грузоподъемность, кН | 12.16 |
| Номинальная статическая грузоподъемность, кН | 6.318 |
| Корпус | HA 204 |
| Резьба, дюйм | G 3/4 |
| Масса, кг | 0.71 |
