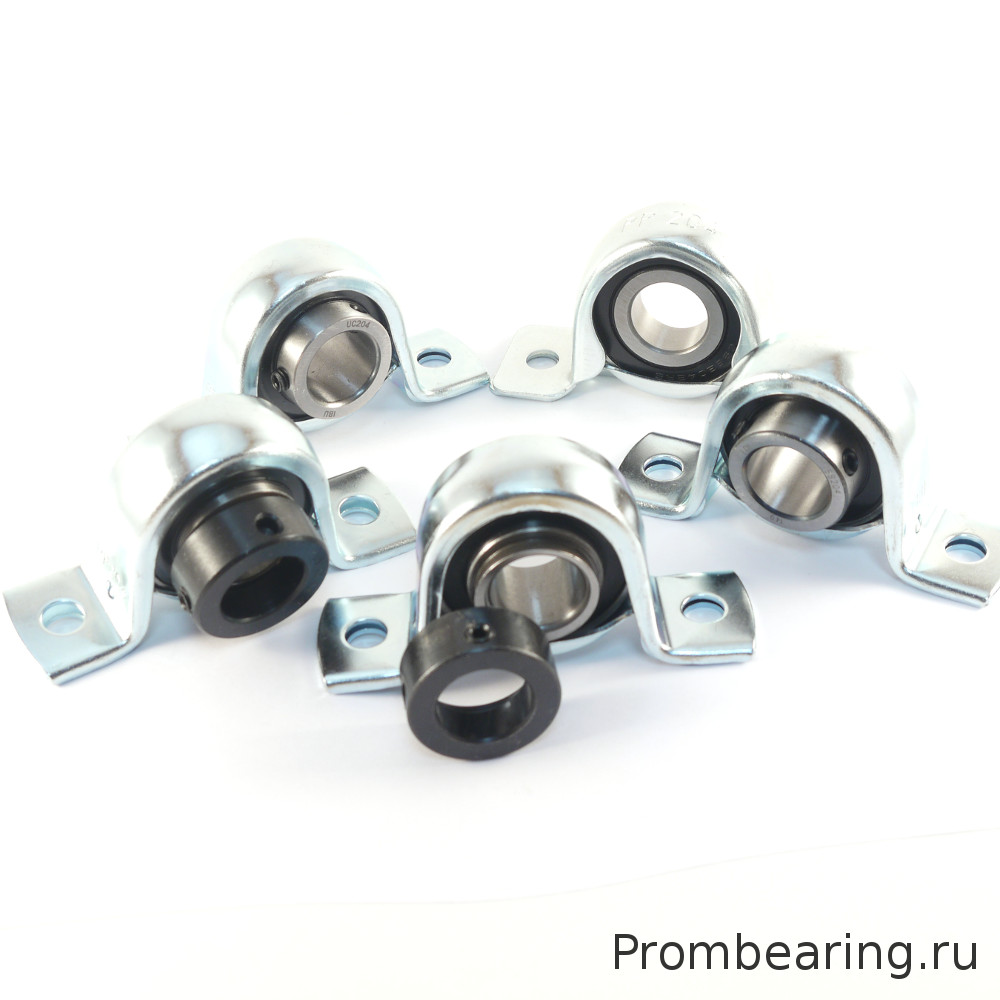

Корпусные подшипниковые узлы на лапах из штампованной стали состоят из двух элементов, между которыми закрепляются корпусные подшипники типов US, YAR, SB, SA, HC, 1726.. и им подобные, имеющие сферическое наружное кольцо. Благодаря сферичной поверхности наружного кольца подшипника, компенсируется несоосность монтируемых на одном валу подшипниковых опор. Части корпуса изготовленные из оцинкованной стали имеют толщину около ~2 мм. Меньший вес выгодно отличает опоры, выполненные на основе корпусов из штампованной стали, по сравнению с опорами из чугуна, так же представленных в нашем интернет-магазине.
Внимание! В таблице указаны цены для физических лиц! Зарегистрируйтесь как юридическое лицо, чтобы покупать по оптовым ценам.
| Название | Внутр. диаметр d, мм | Подшипник | Ширина B, мм | |||
|---|---|---|---|---|---|---|
| PP 201/2/3 | в наличии 500 шт. | Цена: 44.56 р. | ||||
| PP 205 | в наличии 356 шт. | Цена: 47.35 р. | ||||
| PP 204 | в наличии 180 шт. | Цена: 55.04 р. | ||||
| PP 206 | в наличии 203 шт. | Цена: 94.43 р. | ||||
| SBPP 203 | 17.000 | SB203 | 22.000 | в наличии 10 шт. | Цена: 142.39 р. | |
| PP 207 | в наличии 250 шт. | Цена: 154.89 р. | ||||
| UCPP 205 | 25.000 | UC205 | 34.000 | в наличии 12 шт. | Цена: 166.51 р. | |
| SBPP 204 | 20.000 | SB204 | 25.000 | в наличии 7 шт. | Цена: 168.33 р. | |
| UCPP 204 | 20.000 | UC204 | 31.000 | в наличии 180 шт. | Цена: 173.64 р. | |
| SBPP 205 | 25.000 | SB205 | 27.000 | в наличии 38 шт. | Цена: 180.10 р. | |
| SBPP 202 | 15.000 | SB202 | 22.000 | в наличии 9 шт. | Цена: 182.74 р. | |
| PP 208 | в наличии 126 шт. | Цена: 224.71 р. | ||||
| SBPP 206 | 30.000 | SB206 | 30.000 | в наличии 17 шт. | Цена: 271.74 р. | |
| SBPP 207 | 35.000 | SA207 | 32.000 | в наличии 150 шт. | Цена: 374.49 р. | |
| SBPP 208 | 40.000 | SB208 | 34.000 | в наличии 90 шт. | Цена: 549.91 р. | |
| UCPP 208 | 40.000 | UC208 | 49.200 | в наличии 17 шт. | Цена: 592.95 р. | |
| SSUCPP 207 | 35.000 | UC207 | 42.900 | в наличии 102 шт. | Цена: 1 103.15 р. | |
| PP 205 | под заказ | |||||
| PP 206 | под заказ | |||||
| SBPP 201 | 12.000 | SB201 | 22.000 | под заказ |

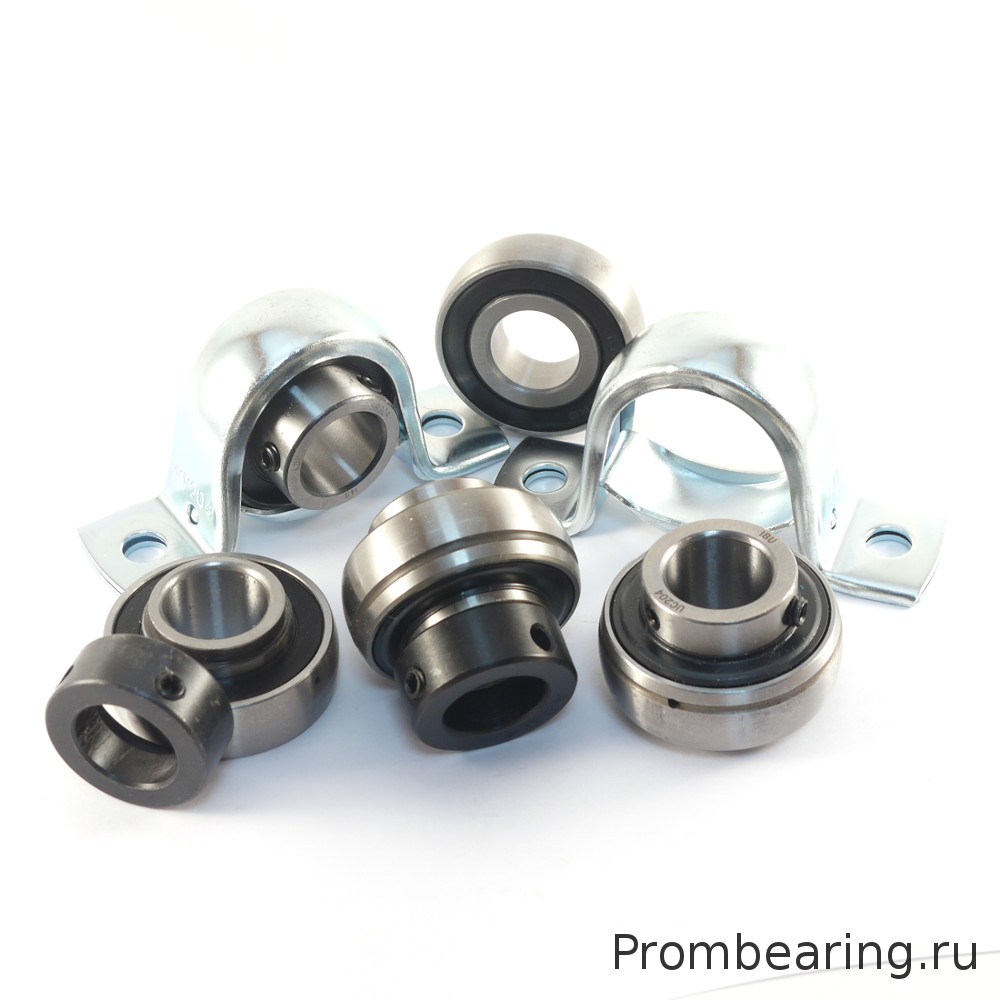

Стальные корпусные узлы на лапах типа PP: облегченная опора для умеренных нагрузок Стальные корпусные узлы на лапах типа PP (маркировка UCPP, SBPP) - это готовые подшипниковые опоры со штампованным корпусом из оцинкованной листовой стали. В отличие от массивных чугунных аналогов, они обеспечивают сниженную массу конструкции при сохранении достаточной прочности для конвейерного, вентиляционного и сельскохозяйственного оборудования, где не требуются экстремальные нагрузки. Типовой узел серии PP состоит из двух ключевых элементов: • Корпус PP - штампованный из оцинкованной стали толщиной около 2 мм. Конструкция с двумя лапами предназначена для болтового крепления к горизонтальной поверхности. В отличие от чугунных корпусов, стальной штампованный корпус не имеет отверстия для пополнения смазки и рассчитан на эксплуатацию с заложенным на заводе смазочным материалом; • Подшипник серии UC (или совместимые SB, YAR) - радиальный шариковый подшипник с удлиненным внутренним кольцом и стопорными винтами для фиксации на валу. Наружное кольцо имеет сферическую форму, что позволяет компенсировать несоосность вала и погрешности монтажа при установке парой. Технические характеристики: Пример UCPP 205 Внутренний диаметр вала (d) 25 мм Динамическая грузоподъемность (C) 13,3 кН Статическая грузоподъемность (C₀) 7,46 кН Масса узла ~0,28 кг Расстояние между крепежными отверстиями (J) 86 мм Рекомендуемый болт M10 Материал корпуса Штампованная оцинкованная сталь Для сравнения: чугунный аналог UCP 205 весит около 0,76 кг , то есть стальной PP-узел примерно в 2,5–3 раза легче. Преимущества: • Облегченная конструкция - критично для подвижных узлов, конвейерных роликов и оборудования, где важна общая масса; • Самоустановка - сферическое наружное кольцо подшипника компенсирует перекосы вала и неточности монтажа; • Готовое решение - узел поставляется в сборе, не требует регулировки при установке; • Экономичность - стоимость штампованного стального узла ниже чугунного аналога; • Достаточная защита - подшипник защищен корпусом от пыли и загрязнений; • Ремонтопригодность - при износе подшипник заменяется без замены корпуса (в пределах доступности типоразмеров). Области применения Узлы типа PP востребованы в оборудованиях с умеренными нагрузками и ограниченным ресурсом: • Конвейерные системы - ролики, барабаны, натяжные станции; • Вентиляционное и насосное оборудование - опоры валов небольшого и среднего диаметра; • Сельскохозяйственная техника - узлы транспортеров, сортировочных линий; • Деревообработка - циркулярные пилы, вспомогательные механизмы; • Общее машиностроение - узлы, где замена чугунной опоры на облегченную стальную дает выигрыш в массе или стоимости. Ограничения и важные замечания При выборе узлов PP необходимо учитывать их принципиальные отличия от чугунных: 1. Нагрузочная способность - стальной штампованный корпус рассчитан на небольшие и умеренные нагрузки. Для тяжелых условий (ударные нагрузки, высокая вибрация) следует выбирать чугунные корпуса; 2. Отсутствие пополнения смазки - корпус PP не имеет пресс-масленки. Ресурс ограничен заложенной смазкой. При интенсивной эксплуатации или повышенных температурах (выше 70 °C) рекомендуется чаще проверять состояние узла или выбирать обслуживаемые исполнения; 3. Стандарт - соответствует ISO и DIN, аналоги: UCPP, SBPP. Маркировка последних двух цифр указывает внутренний диаметр (UCPP 205 → d = 25 мм). Подбор и монтаж При выборе узла необходимо учитывать: • Диаметр вала - должен соответствовать внутреннему диаметру подшипника; • Нагрузку - не превышать статическую и динамическую грузоподъемность; • Условия среды - при высокой влажности или контакте с водой оцинкованная сталь обеспечивает базовую защиту, но для агрессивных сред предпочтительны нержавеющие или полимерные исполнения; • Расстояние между лапами (J) - должно совпадать с посадочными размерами на раме. Монтаж выполняется на ровную горизонтальную поверхность. Подшипник фиксируется на валу стопорными винтами. При парной установке сферическая наружная поверхность позволяет выровнять узел по валу. Почему выбирают узлы PP: Для задач, где чугунная опора избыточна по массе или стоимости, стальные штампованные узлы PP предлагают рациональный компромисс: достаточную грузоподъемность для конвейеров и вентиляторов, самоустановку и простоту монтажа при существенно меньшем весе. Это делает их стандартным выбором для облегченных промышленных конструкций и ремонтных замен. Для подбора типоразмеров, проверки совместимости с вашим валом и получения технической документации свяжитесь с нашими специалистами.
