Подшипниковые узлы с квадратным фланцем (термопластиковые, композитные) для пищевой промышленности

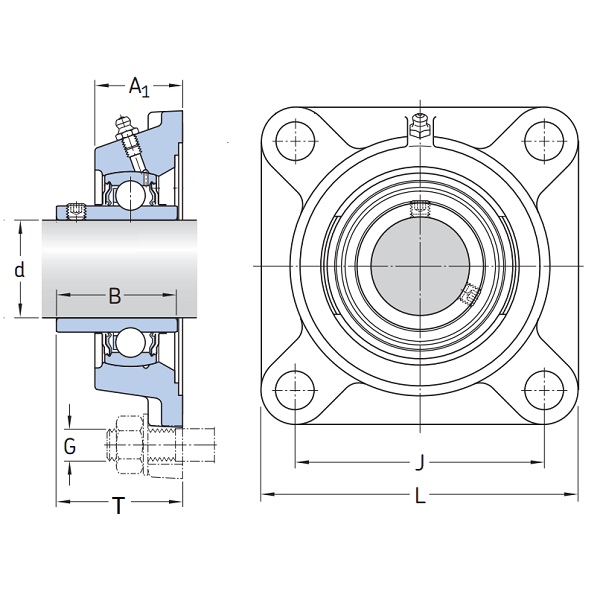

Корпусной подшипниковый узел в квадратном фланцевом исполнении состоит из квадратного корпуса, выполненного из термопластика и снабжен специальным подшипником для корпусных узлов имеющим сферическое наружное кольцо. При монтаже корпусных подшипниковых узлов в парах, эта конструктивная особенность позволяет компенсировать угловой перекос вала или неточность монтажа. Узлы c квадратным фланцем являются обслуживаемыми, подшипник может быть смазан через специальный фиттинг (тавотницу) консистентной смазкой. Узел может быть укомплектован подшипником из подшипниковой стали, в т.ч. в коррозионностойком исполнении и из нержавеющей стали.

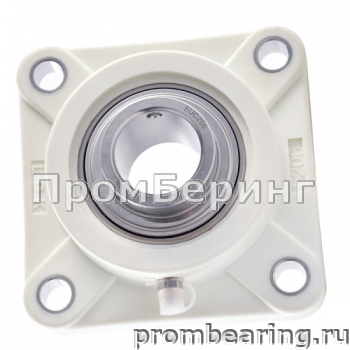

Пластиковые корпусные узлы с квадратным фланцем и нержавеющим подшипником: гигиеничная опора для мойки и пищевых производств. Пластиковые корпусные узлы с квадратным фланцем и нержавеющим подшипником (тип SUCF…PL, TUCF, SUCTF) — это готовые опоры, сочетающие корпус из термопластика PBT с вставным подшипником из нержавеющей стали AISI 440C. Конструкция рассчитана на частую мойку, воздействие моющих средств и пищевых сред, где чугунные и обычные стальные узлы быстро корродируют. Квадратный четырехболтовый фланец обеспечивает жесткое крепление к вертикальным стенкам и переборкам оборудования. Типовой узел состоит из следующих элементов: • Корпус из термопластика PBT (белого или черного цвета) - устойчив к кислотам, щелочам, растворителям, маслам и моющим средствам. Сплошная конструкция без полостей препятствует скоплению бактерий, что соответствует требованиям гигиены пищевых производств ; • Вставной подшипник из нержавеющей стали AISI 440C обеспечивает коррозионную стойкость и износостойкость во влажной среде; • Сферическое наружное кольцо - компенсирует перекос вала при монтаже и неточности изготовления конструкции; • Стопорные винты - фиксируют внутреннее кольцо на валу ; • Смазка food-grade - узлы поставляются заправленными смазкой, допущенной к контакту с пищевыми продуктами (NSF H1, FDA) ; • Пресс-масленка из нержавеющей стали - возможность пополнения смазки при необходимости . Преимущества: • Двойная коррозионная защита - и корпус, и подшипник устойчивы к воде, пару и дезинфицирующим средствам ; • Гигиеничность - гладкая поверхность PBT и пищевая смазка исключают загрязнение продукции ; • Легкость - пластиковый корпус значительно легче чугунного, что упрощает монтаж и снижает нагрузку на конструкцию; • Самоустановка - сферическое наружное кольцо компенсирует перекосы вала ; • Обслуживаемость - наличие пресс-масленки позволяет пополнять смазку без демонтажа узла; • Химическая стойкость - устойчивость к моющим и дезинфицирующим средствам, применяемым в пищевой промышленности. Узлы данного типа востребованы в следующих отраслях: • Пищевая промышленность — конвейеры, линии упаковки, оборудование для переработки, подвергаемое регулярной санитарной обработке ; • Моечное оборудование — узлы, работающие под струями воды и пара; • Фармацевтика и косметика — чистые помещения с требованиями к гигиене; • Морские и влажные среды — рыбопереработка, причальные сооружения; • Химическая промышленность — зоны контакта с агрессивными средами. При выборе узла необходимо учитывать: 1. Диаметр вала — должен соответствовать внутреннему диаметру подшипника (UCF 201 → 12 мм, UCF 205 → 25 мм и т.д.) ; 2. Нагрузку — пластиковые корпуса рассчитаны на умеренные радиальные и осевые нагрузки; для тяжелых условий предпочтительны чугунные аналоги; 3. Температурный режим — стандартные исполнения до +90 °C; для высокотемпературной мойки уточняйте параметры конкретной модели ; 4. Тип смазки — для пищевых производств обязательна food-grade смазка (NSF H1) ; 5. Межцентровое расстояние (e) — должно совпадать с посадочными отверстиями на раме. Монтаж выполняется на ровную поверхность. Болты фланца затягиваются равномерно крест-накрест. Подшипник фиксируется на валу стопорными винтами. При парной установке сферическая наружная поверхность позволяет выровнять узел по валу. Почему выбирают пластиковые узлы с нержавеющим подшипником: Для оборудования, работающего во влажной, химически агрессивной или гигиенически чувствительной среде, пластиковые корпусные узлы с нержавеющим подшипником предлагают сбалансированное решение: коррозионную стойкость на уровне нержавеющей стали при меньшей массе и стоимости, гигиеничность конструкции и возможность обслуживания без замены узла. Это делает их стандартным выбором для пищевых производств, упаковочных линий и моечных участков. Для подбора типоразмеров, получения технической документации или оформления заказа свяжитесь с нашими специалистами. Мы поможем подобрать узлы под условия вашего производства, включая исполнения с пищевой смазкой и усиленными уплотнениями.
