Подшипниковые узлы с круглым фланцем (штампованная сталь)

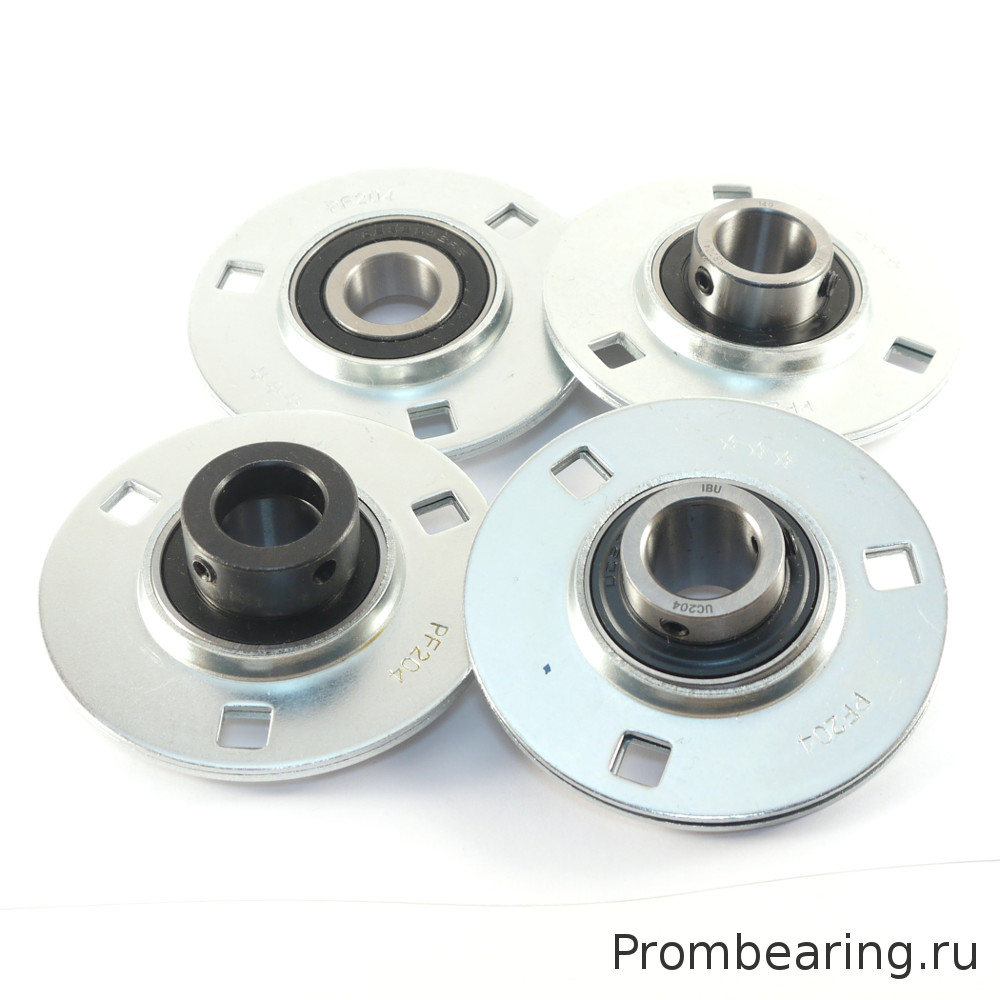

Фланцевые круглые подшипниковые узлы из штампованной стали состоят из двух одинаковых половинок, между которыми закрепляются корпусные подшипники типов UC, YAR, SB, SA, HC, 1726.., имеющие сферическое наружное кольцо. Благодаря сферичной поверхности наружного кольца подшипника, компенсируется несоосность монтируемых на одном валу подшипниковых фланцевых опор. Части корпуса (половинки), изготовленные из оцинкованной стали, имеют толщину около ~2 мм. Меньший вес выгодно отличает подшипниковые опоры, выполненные на основе корпусов из штампованной стали, по сравнению с опорами на чугунных фланцах, так же представленных в нашем интернет-магазине.

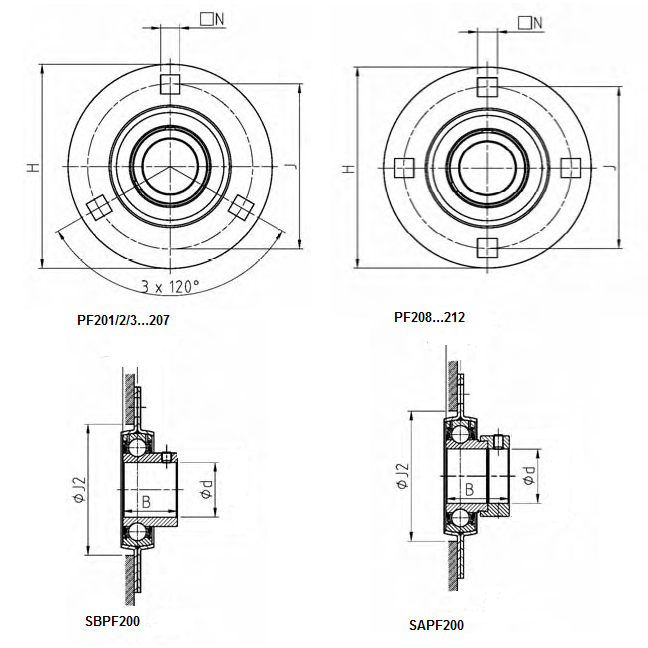

Корпусной подшипниковый узел PF из стали: круглый фланец для лёгких нагрузок и компактного монтажа. Корпусной подшипниковый узел PF - это готовое к установке изделие с круглым фланцем и корпусом из штампованной стали. В отличие от массивных чугунных аналогов, стальной корпус обеспечивает лёгкость конструкции, коррозионную стойкость за счёт цинкового покрытия и простоту монтажа на стенки и рамы оборудования. Узел предназначен для лёгких нагрузок и простых применений, где не требуется пересмазка и высокая грузоподъёмность. Ключевые особенности и преимущества: • Корпус из штампованной стали с цинковым покрытием: лёгкий, экономичный, устойчив к коррозии. Двухкомпонентная конструкция (две половины корпуса) упрощает сборку и замену подшипника. • Круглый фланец с тремя крепёжными отверстиями PF201-207 и четырьмя крепёжными отверстиями PF208-212: обеспечивает точную центровку и жёсткую фиксацию на вертикальной поверхности. Монтаж выполняется болтами, что ускоряет установку и снижает трудозатраты. • Вставной подшипник с фиксацией стопорными винтами: стандартное исполнение - подшипник серии UC, YAR, SB, YAT, YET (или аналог) с двумя стопорными винтами во внутреннем кольце. Допускается как постоянное, так и реверсивное вращение. • Уплотнения с обеих сторон: контактные сальники и маслоотражающие шайбы защищают от пыли и влаги. Смазка заложена на весь срок службы, пересмазка не предусмотрена. • Ограничения по нагрузке: стальной корпус рассчитан на лёгкие и умеренные радиальные нагрузки. Для тяжёлых условий требуются чугунные аналоги (UCFC, UCFL). Популярные типоразмеры и применение Линейка PF охватывает валы от 12 мм до 50 мм и выше. Наиболее востребованы типоразмеры PF 204–PF 206 (валы 20–30 мм). Типовые области применения: • Сельскохозяйственная техника (лёгкие узлы, вентиляторы, приводы) • Пищевые и напиточные производственные линии (при отсутствии интенсивной мойки) • Текстильное оборудование и вспомогательные механизмы • Вентиляционные системы и воздуховоды • Конвейерные линии с лёгкими нагрузками (неприводные ролики) Распространённые ошибки при подборе 1. Путаница с чугунным UCFC: PF имеет штампованный стальной корпус с тремя отверстиями, UCFC — литой чугунный с четырьмя. Посадочные размеры и грузоподъёмность различаются. PF не предназначен для тяжёлых нагрузок . 2. Игнорирование ограничения по нагрузке: стальной корпус PF рассчитан на лёгкие применения. Для конвейеров с высокой нагрузкой на вал выбирайте чугунный UCFC или UCFL. 3. Заказ «PF» без уточнения комплектации: PF может поставляться как корпус отдельно, так и в сборе с подшипником (например SBPF20, UCPF20, PF20TF). Уточняйте у поставщика, входит ли подшипник в комплект.
