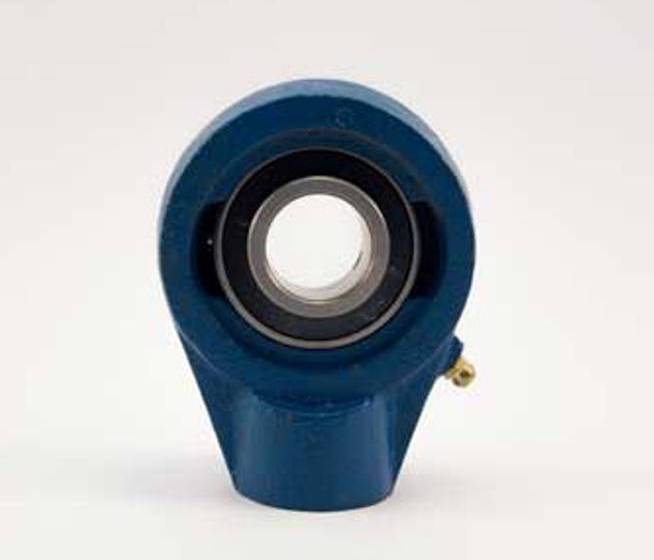

Натяжные корпусные подшипниковые узлы данного типа имеют П-образные канавки с обоих торцов корпуса, предназначенные для свободного перемещения узла вдоль направляющих. Для конструкций с применением данного узла нет ограничений, даже если вал вращается во время перемещения узла в пространстве, т.к. подшипник который монтируются в натяжном узле имеет наружное сферическое кольцо и благодаря этому обладает свойством самоцентрирования. Корпусной подшипниковый узел натяжного типа может применяться там, где требуется регулировать расстояние между валом и местом крепления подшипникового узла (например на валах барабанов натяжения конвейерной ленты, узлах натяжения приводных ремней и зубчатых передачах)
под заказ Запрос цены Скачать характеристики в PDF
Характеристики
Производитель | IBU-IBB |
Внутр. диаметр d, мм | 50 |
Внеш. диаметр D, мм | 118 |
Высота оси вала H1, мм. | 83 |
Подшипник | UC 210 |
Ширина B, мм | 51.6 |
Общая высота H, мм | 142 |
Глубина крепежного отверстия F, мм ≈ | 21 |
Ширина подошвы узла А, мм. | 48 |
Тип корпуса | тип HA ( ECH ) |
Тип подшипника в корпусе | UC / YAR / GYE / LE |
Номинальная динамическая грузоподъемность, кН | 32.395 |
Номинальная статическая грузоподъемность, кН | 20.235 |
Корпус | HA 210 |
Резьба, дюйм | G 1 |
Масса, кг | 1.9 |
