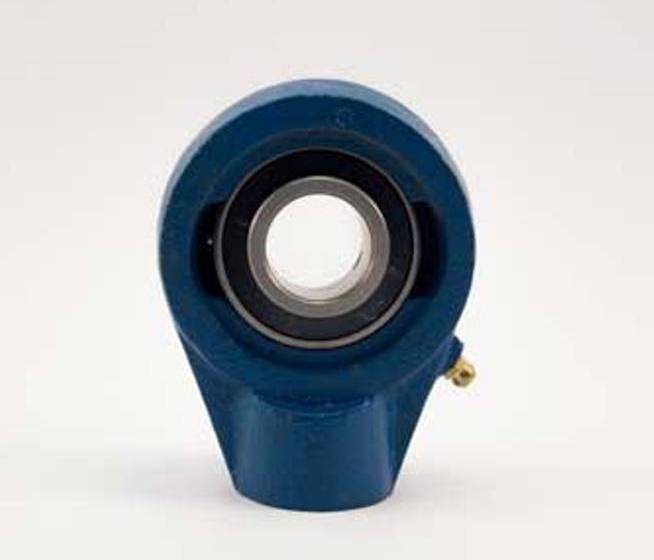

Натяжные корпусные подшипниковые узлы данного типа имеют П-образные канавки с обоих торцов корпуса, предназначенные для свободного перемещения узла вдоль направляющих. Для конструкций с применением данного узла нет ограничений, даже если вал вращается во время перемещения узла в пространстве, т.к. подшипник который монтируются в натяжном узле имеет наружное сферическое кольцо и благодаря этому обладает свойством самоцентрирования. Корпусной подшипниковый узел натяжного типа может применяться там, где требуется регулировать расстояние между валом и местом крепления подшипникового узла (например на валах барабанов натяжения конвейерной ленты, узлах натяжения приводных ремней и зубчатых передачах)
под заказ Запрос цены Скачать характеристики в PDF
Характеристики
| Производитель | IBU-IBB |
| Внутр. диаметр d, мм | 52.388 |
| Внеш. диаметр D, мм | 126 |
| Высота оси вала H1, мм. | 87 |
| Подшипник | UC 211-33 |
| Ширина B, мм | 55.6 |
| Общая высота H, мм | 150 |
| Глубина крепежного отверстия F, мм ≈ | 25 |
| Ширина подошвы узла А, мм. | 60 |
| Тип корпуса | тип HA ( ECH ) |
| Тип подшипника в корпусе | UC / YAR / GYE / LE |
| Номинальная динамическая грузоподъемность, кН | 41.23 |
| Номинальная статическая грузоподъемность, кН | 27.93 |
| Корпус | HA 211 |
| Резьба, дюйм | G 1 1/4 |
| Масса, кг | 2.7 |
