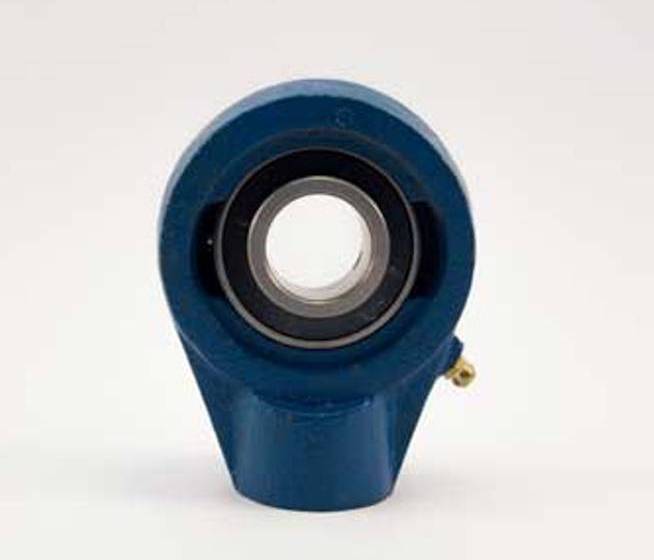

Натяжные корпусные подшипниковые узлы данного типа имеют П-образные канавки с обоих торцов корпуса, предназначенные для свободного перемещения узла вдоль направляющих. Для конструкций с применением данного узла нет ограничений, даже если вал вращается во время перемещения узла в пространстве, т.к. подшипник который монтируются в натяжном узле имеет наружное сферическое кольцо и благодаря этому обладает свойством самоцентрирования. Корпусной подшипниковый узел натяжного типа может применяться там, где требуется регулировать расстояние между валом и местом крепления подшипникового узла (например на валах барабанов натяжения конвейерной ленты, узлах натяжения приводных ремней и зубчатых передачах)
под заказ Запрос цены Скачать характеристики в PDF
Характеристики
| Производитель | IBU-IBB |
| Внутр. диаметр d, мм | 74.613 |
| Внеш. диаметр D, мм | 166 |
| Высота оси вала H1, мм. | 117 |
| Подшипник | UC 215-47 |
| Ширина B, мм | 77.8 |
| Общая высота H, мм | 200 |
| Глубина крепежного отверстия F, мм ≈ | 32 |
| Ширина подошвы узла А, мм. | 70 |
| Тип корпуса | тип HA ( ECH ) |
| Тип подшипника в корпусе | UC / YAR / GYE / LE |
| Номинальная динамическая грузоподъемность, кН | 64.03 |
| Номинальная статическая грузоподъемность, кН | 45.885 |
| Корпус | HA 215 |
| Резьба, дюйм | G 1 1/2 |
| Масса, кг | 5.67 |
