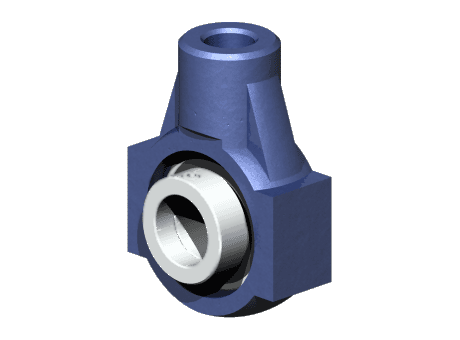

Натяжные корпусные подшипниковые узлы данного типа имеют П-образные канавки с обоих торцов корпуса, предназначенные для свободного перемещения узла вдоль направляющих. Для конструкций с применением данного узла нет ограничений, даже если вал вращается во время перемещения узла в пространстве, т.к. подшипник который монтируются в натяжном узле имеет наружное сферическое кольцо и благодаря этому обладает свойством самоцентрирования. Корпусной подшипниковый узел натяжного типа может применяться там, где требуется регулировать расстояние между валом и местом крепления подшипникового узла (например на валах барабанов натяжения конвейерной ленты, узлах натяжения приводных ремней и зубчатых передачах)
под заказ Запрос цены Скачать характеристики в PDF

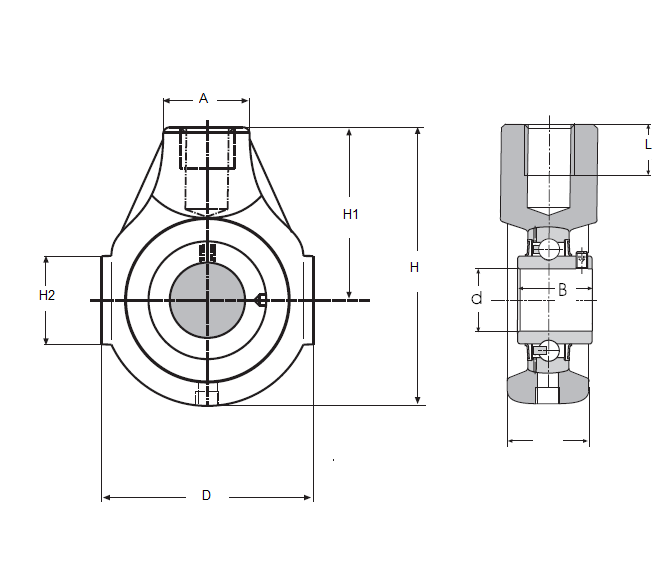

Характеристики
Производитель | IBU-IBB |
Внутр. диаметр d, мм | 14.288 |
Внеш. диаметр D, мм | 65 |
Высота оси вала H1, мм. | 58 |
Подшипник | UC 202-9 |
Ширина B, мм | 31 |
Общая высота H, мм | 91 |
Длина резьбовой части L, мм. | 21 |
Ширина подошвы узла А, мм. | 30 |
Тип корпуса | тип HE ( EHE ) |
Тип подшипника в корпусе | UC / YAR / GYE / LE |
Рекомендуемый диаметр крепежного болта/шпильки, мм | 16 |
Корпус | HE 204 |
Размер Н2, мм | 38 |
Масса, кг | 0.6 |
