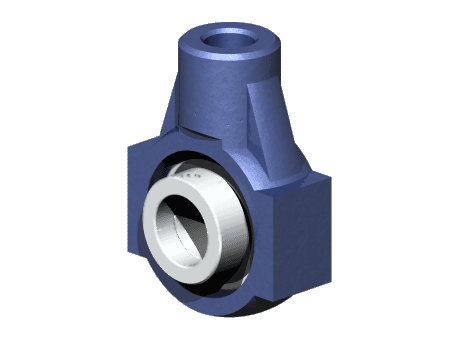

Натяжные корпусные подшипниковые узлы данного типа имеют П-образные канавки с обоих торцов корпуса, предназначенные для свободного перемещения узла вдоль направляющих. Для конструкций с применением данного узла нет ограничений, даже если вал вращается во время перемещения узла в пространстве, т.к. подшипник который монтируются в натяжном узле имеет наружное сферическое кольцо и благодаря этому обладает свойством самоцентрирования. Корпусной подшипниковый узел натяжного типа может применяться там, где требуется регулировать расстояние между валом и местом крепления подшипникового узла (например на валах барабанов натяжения конвейерной ленты, узлах натяжения приводных ремней и зубчатых передачах)
под заказ Запрос цены Скачать характеристики в PDF
Характеристики

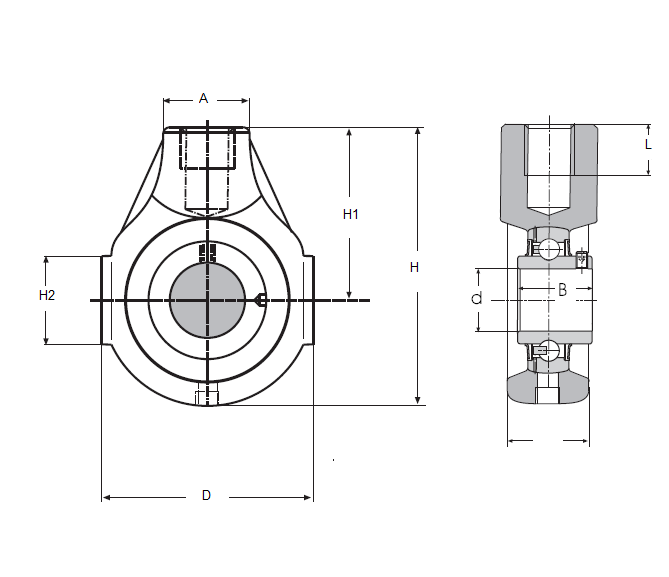

| Производитель | IBU-IBB |
| Внутр. диаметр d, мм | 17.463 |
| Внеш. диаметр D, мм | 65 |
| Высота оси вала H1, мм. | 58 |
| Подшипник | UC 203-11 |
| Ширина B, мм | 31 |
| Общая высота H, мм | 91 |
| Длина резьбовой части L, мм. | 21 |
| Ширина подошвы узла А, мм. | 30 |
| Тип корпуса | тип HE ( EHE ) |
| Тип подшипника в корпусе | UC / YAR / GYE / LE |
| Рекомендуемый диаметр крепежного болта/шпильки, мм | 16 |
| Корпус | HE 204 |
| Размер Н2, мм | 38 |
| Масса, кг | 0.56 |
