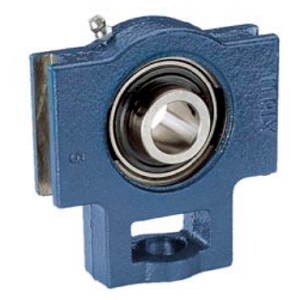

Натяжные корпусные подшипниковые узлы данного типа имеют П-образные канавки с обоих торцов корпуса, предназначенные для свободного перемещения узла вдоль направляющих. Для конструкций с применением данного узла нет ограничений, даже если вал вращается во время перемещения узла в пространстве, т.к. подшипник который монтируются в натяжном узле имеет наружное сферическое кольцо и благодаря этому обладает свойством самоцентрирования. Корпусной подшипниковый узел натяжного типа может применяться там, где требуется регулировать расстояние между валом и местом крепления подшипникового узла (например на валах барабанов натяжения конвейерной ленты, узлах натяжения приводных ремней и зубчатых передачах)
под заказ Запрос цены Скачать характеристики в PDF
Характеристики
Производитель | NEU |
Внутр. диаметр d, мм | 25 |
Высота оси вала H1, мм. | 62 |
Подшипник | UC 205 |
Ширина B, мм | 34 |
Ширина B1, мм. | 24 |
Ширина B2, мм. | 12 |
Общая высота H, мм | 89 |
Длина L, мм. | 97 |
Тип корпуса | тип T |
Тип подшипника в корпусе | UC / YAR / GYE / LE |
Номинальная динамическая грузоподъемность, кН | 13.3 |
Номинальная статическая грузоподъемность, кН | 7.4 |
Корпус | T 205 |
Диаметр отверстия под болт/шпильку N, мм | 19 |
Размер Н2, мм | 76 |
Размер L3, мм | 51 |
Размер N1, мм | 16 |
Размер N2, мм | 32 |
Размер L2, мм | 10 |
Размер N3, мм | 51 |
ЦВЕТ КОРПУСА | ЗЕЛЕНЫЙ |
Масса, кг | 0.88 |
