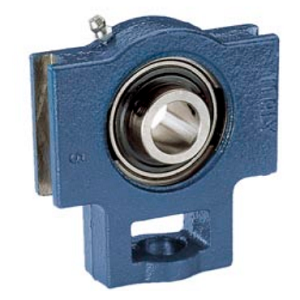

Натяжные корпусные подшипниковые узлы данного типа имеют П-образные канавки с обоих торцов корпуса, предназначенные для свободного перемещения узла вдоль направляющих. Для конструкций с применением данного узла нет ограничений, даже если вал вращается во время перемещения узла в пространстве, т.к. подшипник который монтируются в натяжном узле имеет наружное сферическое кольцо и благодаря этому обладает свойством самоцентрирования. Корпусной подшипниковый узел натяжного типа может применяться там, где требуется регулировать расстояние между валом и местом крепления подшипникового узла (например на валах барабанов натяжения конвейерной ленты, узлах натяжения приводных ремней и зубчатых передачах)
под заказ Запрос цены Скачать характеристики в PDF
Характеристики
| Производитель | IBU-IBB |
| Внутр. диаметр d, мм | 90 |
| Высота оси вала H1, мм. | 192 |
| Подшипник | UC 318 |
| Ширина B, мм | 96 |
| Ширина B1, мм. | 66 |
| Ширина B2, мм. | 32 |
| Общая высота H, мм | 255 |
| Длина L, мм. | 312 |
| Тип корпуса | тип T |
| Тип подшипника в корпусе | UC / YAR / GYE / LE |
| Номинальная динамическая грузоподъемность, кН | 33.3 |
| Номинальная статическая грузоподъемность, кН | 22 |
| Корпус | T 318 |
| Размер Н2, мм | 228 |
| Размер L3, мм | 175 |
| Размер N1, мм | 46 |
| Размер N2, мм | 106 |
| Размер L2, мм | 30 |
| Размер N3, мм | 160 |
| Масса, кг | 21 |
