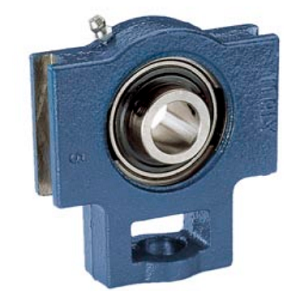

Натяжные корпусные подшипниковые узлы данного типа имеют П-образные канавки с обоих торцов корпуса, предназначенные для свободного перемещения узла вдоль направляющих. Для конструкций с применением данного узла нет ограничений, даже если вал вращается во время перемещения узла в пространстве, т.к. подшипник который монтируются в натяжном узле имеет наружное сферическое кольцо и благодаря этому обладает свойством самоцентрирования. Корпусной подшипниковый узел натяжного типа может применяться там, где требуется регулировать расстояние между валом и местом крепления подшипникового узла (например на валах барабанов натяжения конвейерной ленты, узлах натяжения приводных ремней и зубчатых передачах)
под заказ Запрос цены Скачать характеристики в PDF
Характеристики
Производитель | IBU-IBB |
Внутр. диаметр d, мм | 110 |
Высота оси вала H1, мм. | 235 |
Подшипник | UC 322 |
Ширина B, мм | 117 |
Ширина B1, мм. | 80 |
Ширина B2, мм. | 38 |
Общая высота H, мм | 320 |
Длина L, мм. | 385 |
Тип корпуса | тип T |
Тип подшипника в корпусе | UC / YAR / GYE / LE |
Номинальная динамическая грузоподъемность, кН | 54.3 |
Номинальная статическая грузоподъемность, кН | 38 |
Корпус | T 322 |
Размер Н2, мм | 285 |
Размер L3, мм | 215 |
Размер N1, мм | 52 |
Размер N2, мм | 125 |
Размер L2, мм | 38 |
Размер N3, мм | 185 |
Масса, кг | 39 |
