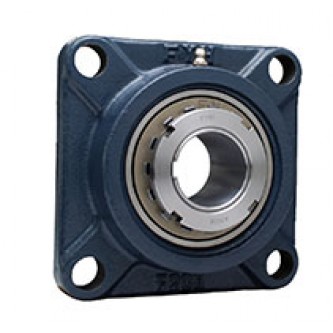

Корпусной подшипниковый узел в квадратном фланцевом исполнении состоит из квадратного корпуса, выполненного из серого чугуна, нержавеющей стали или термопластика и снабжен специальным подшипником для корпусных узлов имеющим сферическое наружное кольцо. При монтаже корпусных подшипниковых узлов в парах, эта конструктивная особенность позволяет компенсировать угловой перекос вала или неточность монтажа. Узлы c квадратным фланцем являются обслуживаемыми, подшипник может быть смазан через специальный фиттинг (тавотницу) консистентной смазкой.
под заказ Запрос цены Скачать характеристики в PDF
Характеристики
| Производитель | IBU-IBB |
| Внутр. диаметр d, мм | 20 |
| Расстояние между центрами крепежных отверстий J, мм | 70 |
| Подшипник | UK 205 + H2305 |
| Ширина B, мм | 35 |
| Материал корпуса | чугун |
| Толщина узла T, мм. | 35.5 |
| Толщина фланца А1, мм | 27 |
| Длина L, мм. | 95 |
| Тип корпуса | тип F |
| Тип подшипника в корпусе | UK / YSA / GSH / LK |
| Рекомендуемый диаметр крепежного болта/шпильки, мм | 10 |
| Номинальная динамическая грузоподъемность, кН | 12.1 |
| Номинальная статическая грузоподъемность, кН | 6.3 |
| Корпус | F 205 |
| Масса, кг | 0.8 |
