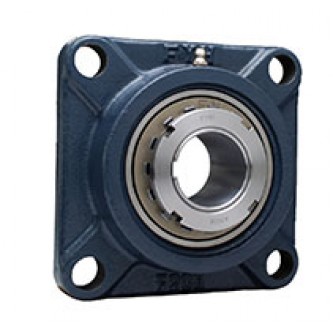

Корпусной подшипниковый узел в квадратном фланцевом исполнении состоит из квадратного корпуса, выполненного из серого чугуна, нержавеющей стали или термопластика и снабжен специальным подшипником для корпусных узлов имеющим сферическое наружное кольцо. При монтаже корпусных подшипниковых узлов в парах, эта конструктивная особенность позволяет компенсировать угловой перекос вала или неточность монтажа. Узлы c квадратным фланцем являются обслуживаемыми, подшипник может быть смазан через специальный фиттинг (тавотницу) консистентной смазкой.
под заказ Запрос цены Скачать характеристики в PDF
Характеристики
| Производитель | IBU-IBB |
| Внутр. диаметр d, мм | 70 |
| Расстояние между центрами крепежных отверстий J, мм | 165 |
| Подшипник | UK 216 + H2316 |
| Ширина B, мм | 78 |
| Материал корпуса | чугун |
| Толщина узла T, мм. | 73.5 |
| Толщина фланца А1, мм | 58 |
| Длина L, мм. | 208 |
| Тип корпуса | тип F |
| Тип подшипника в корпусе | UK / YSA / GSH / LK |
| Рекомендуемый диаметр крепежного болта/шпильки, мм | 20 |
| Номинальная динамическая грузоподъемность, кН | 27.4 |
| Номинальная статическая грузоподъемность, кН | 16.9 |
| Корпус | F 216 |
| Масса, кг | 8.3 |
